4 हेड सर्वो ऑलिव ऑयल पिस्टन फिलिंग ROPP मेटल कैप्स कैपिंग मशीन
भरने कैपिंग लेबलिंग मशीन सहित पूरी लाइन

  • मॉडल VK-PF-4 पिस्टन भरने की मशीन
  • मॉडल VK-RC ROPP कैपिंग मशीन
  • मॉडल VK-DSL डबल साइडेड लेबलिंग मशीन
  • नाइट्रोजन गैस भरने के बाद फ्लशिंग फ़ंक्शन
  • अंतिम उत्पाद एकत्र करने के लिए संचय टर्नटेबल

यह लाइन विशेष रूप से हमारे रूसी ग्राहक के लिए डिज़ाइन की गई है, जिन्होंने हमें कांच की बोतलें (पतली और लंबी) भेजी थीं, जो जैतून का तेल / शराब की बोतलों को भरने-कैप-लेबल प्रक्रिया जैसे खाद्य पैकिंग उद्योग के लिए उपयुक्त है।

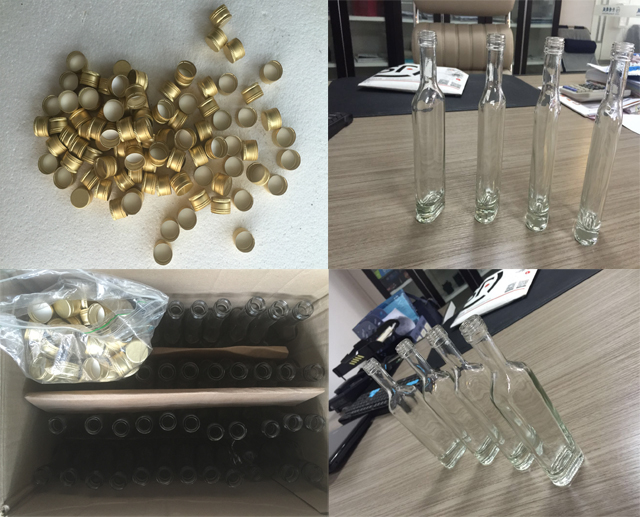

लेबलिंग भरना कैपिंग बोतलें नमूने.jpg

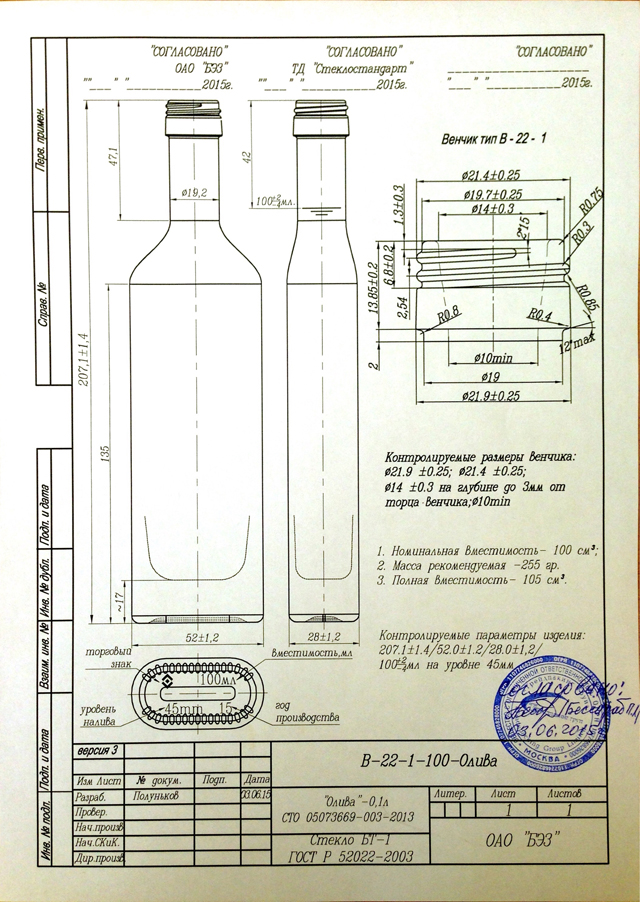

बोतल तेल.jpg

हमारे यूरोपीय संघ के ग्राहक द्वारा प्रस्तुत नमूने

भरने कैपिंग लेबलिंग मशीन सहित पूरी लाइन

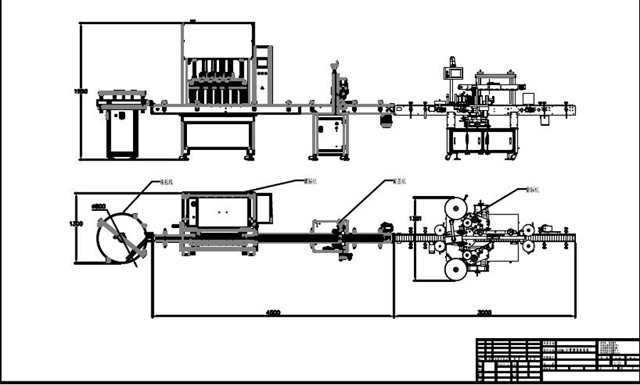

भरने की रेखा का चित्रण.jpg
1. मॉडल VK-PF-4 पिस्टन भरने की मशीन

2. मॉडल वीके-आरसी आरओपीपी कैपिंग मशीन

3. मॉडल VK-DSLडबल साइडेड लेबलिंग मशीन

4. भरने के बाद नाइट्रोजन गैस फ्लशिंग फ़ंक्शन

5. अंतिम उत्पाद एकत्र करने के लिए संचय टर्नटेबल

मॉडल VK-PF-4 चार सिर पिस्टन भरने की मशीन

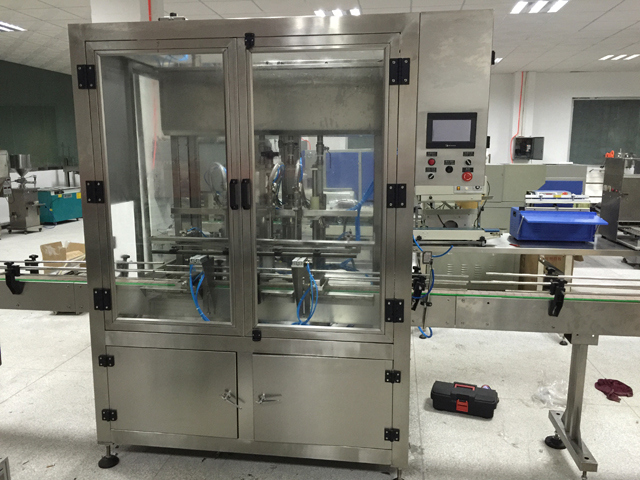

पिस्टन भरने की मशीन स्वचालित 4 सिर.jpg

माइक्रो कंप्यूटर द्वारा नियंत्रित 4 हेड ऑलिव फिलिंग मशीन, फोटोइलेक्ट्रिसिटी को वायवीय संचालन के साथ जोड़ती है, इस प्रकार कृषि रसायन, समाधान, तरल डिटर्जेंट, कॉस्मेटिक और साथ ही जैतून के तरल भरने के लिए व्यापक रूप से लागू होती है। भरने की मात्रा सटीक, फोम रहित और स्थिर है।

यह मशीन 25-1000 मिलीलीटर तक की मात्रा में तरल पदार्थ भर सकती है, इस बीच बोतलों के आकार पर कोई विशेष आवश्यकता नहीं है। यानी यह सामान्य बोतलों के साथ-साथ अनियमित आकार की बोतलों में भी तरल पदार्थ भर सकती है।

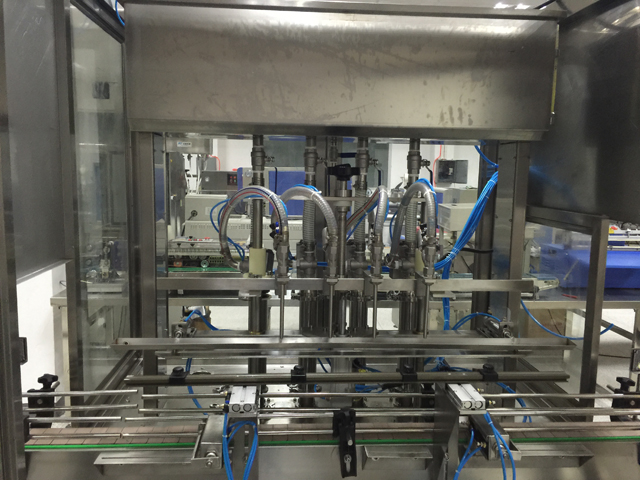

चार सिर भरने मशीनरी.jpg

मॉडल: वीके-पीएफ-4

भरने की सीमा: 50~3000ml

भरने की गति: <20-30b/m (500-1000ml तरल के लिए)

सटीकता: ±1%

पावर/आपूर्ति शक्ति: 0.8kw, 220v

कार्य दबाव: 5~6किग्रा/सेमी3

वायु खपत: 0.5-0.7mpa

उत्तर पश्चिम: 500 किग्रा

बाहरी आयाम: 2000×800×1900मिमी

निशान: भरने वाले नोजल को भरने की सीमा और भरने की गति पर ग्राहकों की आवश्यकताओं के अनुसार डिजाइन और निर्मित किया जा सकता है

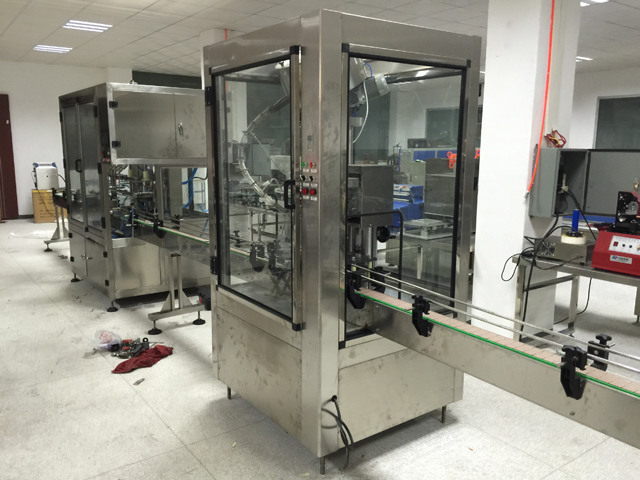

टच स्क्रीन भरने के लिए मशीनरी.jpg

भरने की गति समायोजन में निम्नलिखित 6 कारक हैं:

1, उत्पाद की गति उत्पाद की चिपचिपाहट और चूषण पाइप की लंबाई से निर्धारित होती है।

2, भरने की गति भरने वाले सिर के व्यास पर निर्भर करती है, व्यास बड़ा है, गति त्वरित है।

3, बुलबुला स्तर का उत्पाद। उच्च बुलबुला के उत्पाद भरने की गति धीमी होनी चाहिए।

4, भरने की मात्रा कितनी है?

5, भरने की मात्रा की सटीकता, प्रत्येक कास्ट के भरने का समय समायोजित करें।

6, भरने की गति (यानी, सर्वो मोटर की गति) समायोजित करें।

सामान्य समस्या निवारण और प्रसंस्करण

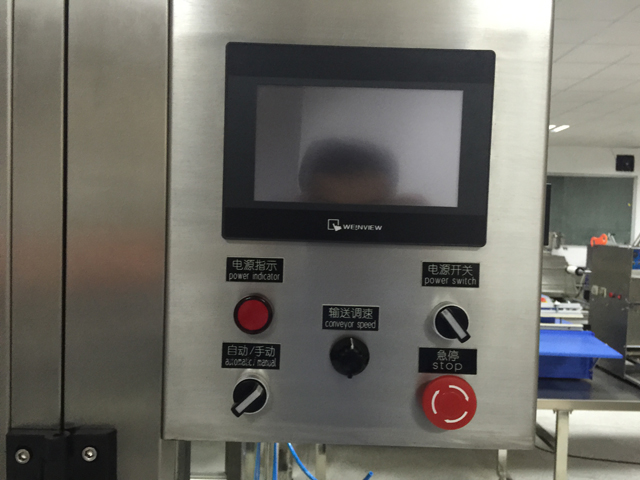

टच स्क्रीन भरने के लिए मशीनरी.jpg

1) टच स्क्रीन नहीं दिखाई जाती है, लेकिन सूचक प्रकाश दिखाई देता है

खराबी का कारण:

जाँच करें कि क्या फ्यूज जल रहा है, या संपर्क खराब है, फ्यूज को बदलें या पुनः स्थापित करें।

2) प्रोग्रामेबल कंट्रोलर के आउटपुट इंडिकेटर में आउटपुट इंडिकेटर होता है, लेकिन सॉलोनॉइड वाल्व काम नहीं करता है।

खराबी का कारण:

सोलेनोइड वाल्व की विफलता की जांच करने पर, विद्युत क्षति में प्रोग्राम नियंत्रक की कुंजी है, उसी प्रकार के मध्यवर्ती रिले को प्रतिस्थापित कर सकते हैं, गलती से इंकार किया जा सकता है (यह गलती बहुत दुर्लभ है)।

3) मुख्य हेड में शटडाउन में रिसाव है।

खराबी का कारण:

भरने वाला सिर सिलेंडर ऊपर-नीचे नहीं चलता है, PTFE सिर को बदलें, कंजूस जोड़ों पर गैस की जांच करें, या भरने वाले वाल्व को बदलें, इससे इंकार किया जा सकता है

4) कई बोतलें भरने के बाद उन्हें न भरें

खराबी का कारण:

♦ जाँच करें कि क्या बोतल गिनती इलेक्ट्रिक आंख है, अगर गिनती समायोज्य इलेक्ट्रिक दूरी नहीं है, ताकि यह गिनती तक पहुँच सकते हैं;

♦ जाँच करें कि द्रव स्तर सूचक काला है, यदि यह सफेद है, और द्रव स्तर तरल है, और काले रंग से भरा जा सकता है

♦ गोता लगाने के बाद चुंबकीय स्विच सिलेंडर की जांच करें, प्रकाश उज्ज्वल है, यदि उज्ज्वल नहीं है, तो प्रकाश को समायोजित करें।

♦ सर्वो मोटर के पीछे स्विच की जांच करें कि क्या प्रकाश उज्ज्वल है, यदि उज्ज्वल नहीं है, तो प्रकाश को समायोजित करें।

5) व्यक्तिगत वाल्व या सिलेंडर की क्रिया धीमी हो जाना या काम न करना।

खराबी का कारण:

♦ सामान्य स्थिति नियंत्रण वाल्व की गलती के कारण होती है, पहले प्रदर्शन लैंप के आउटपुट के आउटपुट को नियंत्रित करने के लिए जांच करें (प्रोग्राम करने योग्य नियंत्रक के निचले बाएं में) काम सामान्य है, निम्नलिखित चेक के सामान्य संचालन की पुष्टि करें।

♦ चुंबकीय कुंडल प्लग solenoid वाल्व के transposition के लिए, अगर गलती की स्थिति में परिवर्तन, यह दर्शाता है कि विद्युत चुंबक कुंडल क्षतिग्रस्त है, विफलता से इनकार किया जा सकता है के बाद कुंडल को बदलने।

यदि खाली करने वाले बंदरगाह के वाल्व समूह में बहुत अधिक गैस होना बंद नहीं होता है, तो सिस्टम में अधिक गंभीर रिसाव होता है। आंतरिक सीलिंग की स्थिति की जांच कर सकते हैं, यदि क्षतिग्रस्त है, तो इसे प्रतिस्थापित किया जाना चाहिए। यदि दोष से इंकार नहीं किया जा सकता है, तो वाल्व स्पूल आंदोलन की जांच कर सकते हैं, देखें कि क्या कोई कार्ड घटना है या सील क्षतिग्रस्त है, और मरम्मत करें, यदि अधिक गंभीर क्षति है, तो इसे पूरे वाल्व द्वारा प्रतिस्थापित किया जाना चाहिए।

6) सर्वो मोटर अलार्म.

खराबी का कारण:

♦ जाँच करें कि क्या एफ ** पर पीएलसी, अगर यह बिजली बंद करने के लिए है, और फिर मैनुअल आपरेशन के लिए खोलने के लिए, मैनुअल इंजेक्शन के बाद कुछ सेकंड के लिए, और फिर मैनुअल वापस शून्य करने के लिए दबाएँ।

नाइट्रोजन गैस फ्लशिंग प्रणाली

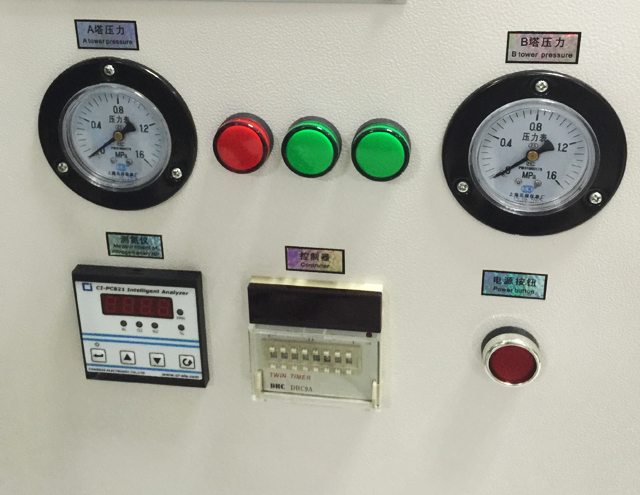

नाइट्रोजन गैस प्रणाली भरने के लिए लाइन.jpg

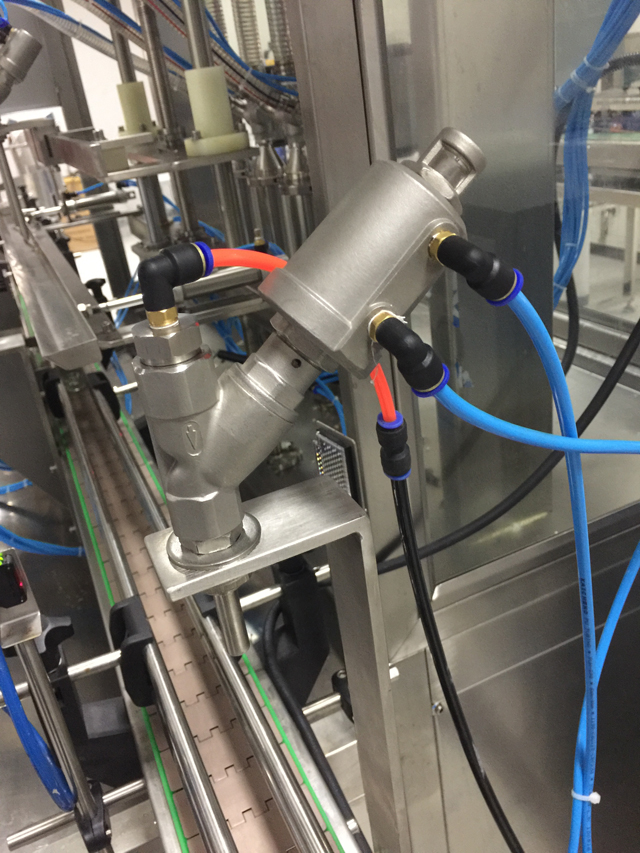

भरने के दौरान कनेक्शन के लिए गैस फ्लशिंग सिस्टम.jpg

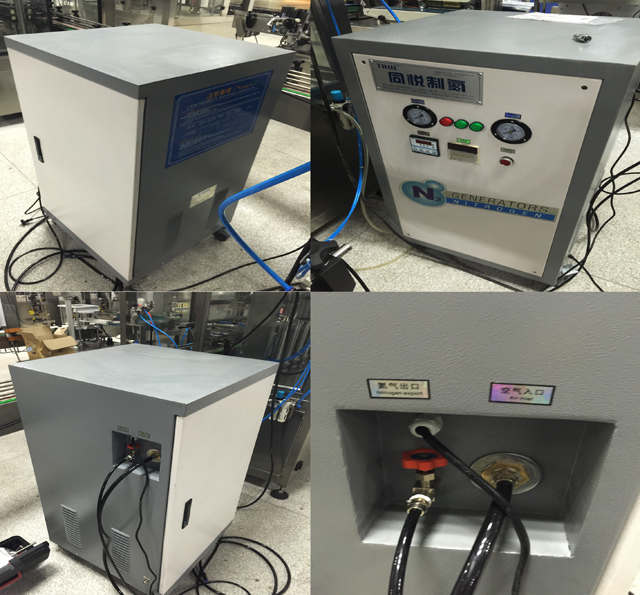

नाइट्रोजन गैस फ्लशिंग सिस्टम.jpg

वीके-आरसी ROPP धातु कैप्स कैपिंग मशीन

सुरक्षात्मक कक्ष के साथ धातु के ढक्कन के साथ जैतून की बोतल के लिए स्वचालित ROPP कैपिंग मशीन

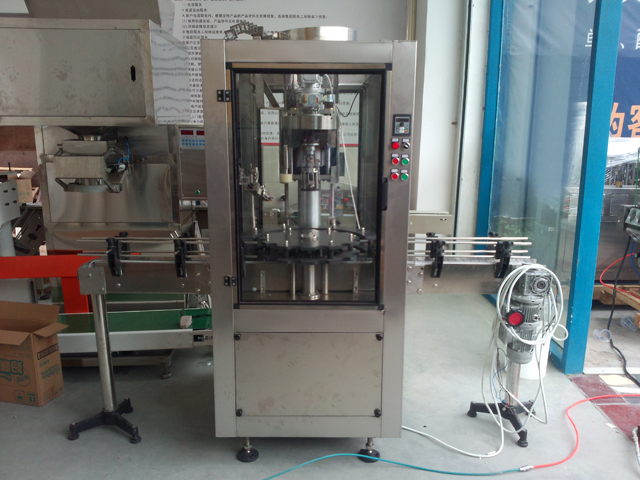

स्वचालित इनलाइन रोप कैप्स कैपिंग.jpg

बटन नियंत्रण प्रणाली के साथ स्वचालित ROPP कैपिंग मशीन

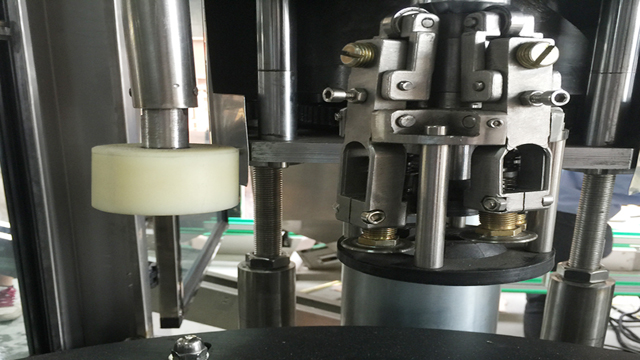

कैपर उपकरण.jpg

आरओपीपी कैपर के लिए कैपिंग हेड

कैपिंग मशीन प्लास्टिक की बोतल, पीईटी बोतल, साथ ही कांच की बोतल के लिए एल्यूमीनियम कैप को रोल-प्रेस-सीलिंग करने के लिए एक उपयुक्त उपकरण है। यह हॉब्स से रोलिंग प्रेस के तहत बोतल के लिए स्क्रू-प्रेस कैपिंग को आगे बढ़ाता है, स्वचालित रूप से बोतल, कैप्स को खिलाता है, रिवर्स कैप्स को हटाता है। कैप्ड बोतल स्थिर कैपिंग प्रभाव, सुविधाजनक अनकैपिंग जैसी विशेषताओं का पक्षधर है, ताकि यह जालसाजी और चोरी-रोधी के रूप में कार्य करे।

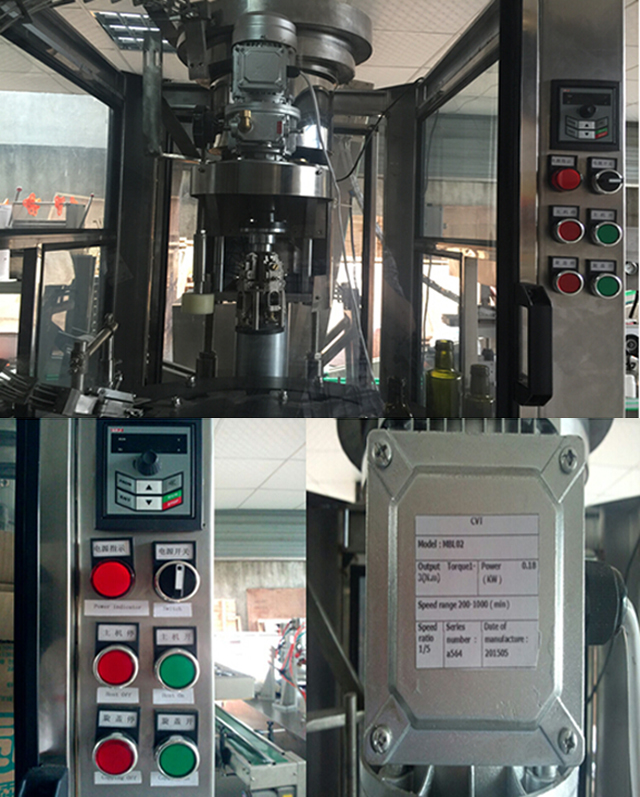

ropp कैपिंग मशीन प्रक्रिया.jpg

मॉडल: वीके-आरसी

आपूर्ति पाउडर (V/Hz): AC 220/50 380/60

क्षमता (मी/मिनट): ≧4000B/M

कैप का आकार (मिमी): 250-1000

अनुप्रयोग: फिटकरी-कैप्स

वैक्यूम पंप से वायु निकास (m3/h): 5KG

बाहरी आयाम (लम्बाई×चौड़ाई×ऊंचाई) (मिमी): 2000×1000×2300

एनजी (किलोग्राम): 520

सिंगल हेड ROPP कैपिंग मशीन का संचालन कैसे करें

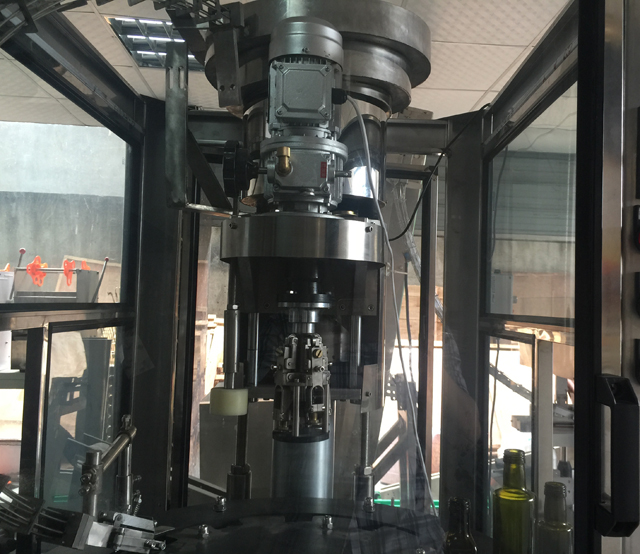

रोप कैपिंग मशीनरी के अंदर.jpg

कन्वेयर बेल्ट पर चलने वाले फीड कंटेनर को इन-फीड वर्म के माध्यम से इन-फीड स्टार व्हील में फीड किया जाता है, स्टार व्हील कंटेनर को बाद के इंडेक्सिंग भाग में सीलिंग हेड के नीचे लाता है, इस बीच बोतल कैप भरने वाले कटोरे के डिलीवरी च्यूट से कैप उठाती है, जहां कंटेनर का शरीर और गर्दन घूमते हुए हेड के नीचे स्थित होते हैं, जहां सीलिंग हेड थ्रेडिंग और सीलिंग का सही संचालन कर रहा होता है।

मुख्य विशेषताएं:

रोप कैपिंग मशीनरी के अंदर.jpg
यह इकाई कॉम्पैक्ट और बहुमुखी बनाई गई है।

एसएस स्लेट कन्वेयर

एसएस सुरुचिपूर्ण मैट फिनिश बॉडी

सामने निर्मित नियंत्रण पैनल

कंपन कटोरा

ए/सी फ्रीक्वेंसी ड्राइव के साथ

वीके-डीएसएल डबल साइडेड लेबलिंग मशीन

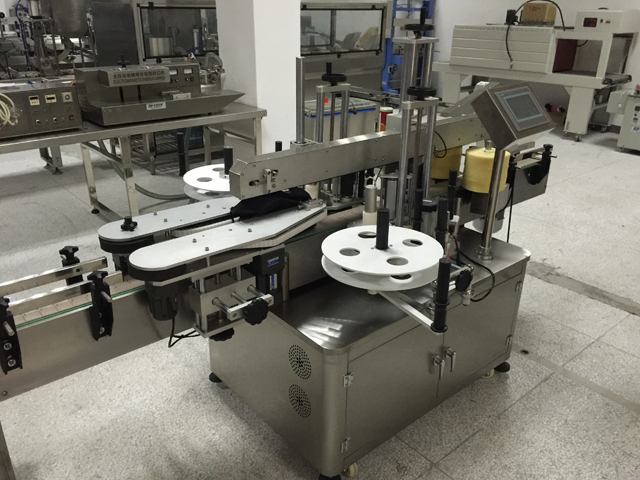

डबल साइडेड लेबलिंग मशीनरी.jpg

लेबलिंग उपकरण खाद्य, तेल, फार्मा, शराब, सौंदर्य प्रसाधन आदि जैसे उद्योग में गोल बोतल लेबलिंग के लिए है।

सुरुचिपूर्ण डिजाइन वाली इस मशीन को आम कार्यकर्ता द्वारा आसानी से संचालित और रखरखाव किया जा सकता है, जिसे इस मशीन के संचालन में किसी विशेष प्रशिक्षण की आवश्यकता नहीं होती है। जब आप विभिन्न प्रकार की बोतल लेबलिंग को स्वैप करना चाहते हैं तो बस एक सरल समायोजन करके दूसरा उत्पाद तैयार करें।

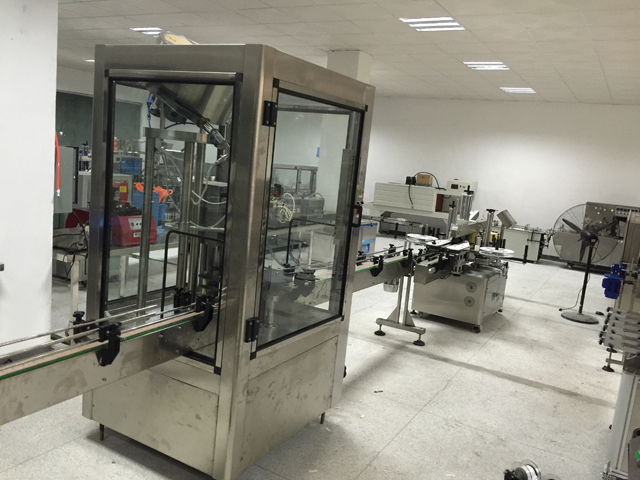

लेबलिंग मशीन कैपिंग लाइन.jpg

धातु कैप्स कैपिंग लेबलिंग लाइन

बोतल लेबलर नीचे उल्लिखित विशेषताओं से बाहर है:

1: उपकरण का मुख्य भाग SUS304 और उन्नत एल्यूमीनियम उत्पादों से बना है।

2: लेबलिंग हेड जापान से आयातित स्टेपिंग मोटर द्वारा संचालित होता है।

3: सभी प्रकाश संवेदक उपकरण जापान और जर्मनी दोनों से आयात किए जाते हैं

4: 60 मेमोरी इकाइयों के साथ मानव-मशीन इंटरफ़ेस द्वारा नियंत्रित पीएलसी

5: मशीन एकल कार्यकर्ता के संचालन के लिए सबसे अच्छा विकल्प है।

6: मशीन में बोतल को सीधा करने, बोतल वितरित करने, लेबल लगाने, समतल करने के साथ-साथ गिनती करने का कार्य भी है।

7: लेबलिंग की स्थिति, ऊंचाई, कोण को आसानी से समायोजित किया जा सकता है।

8: कन्वेयर बेल्ट से सुसज्जित, मशीन उत्पादन लाइन के सेट पर लागू होती है।

डबल साइड लेबलिंग मशीन का मूल पैरामीटर

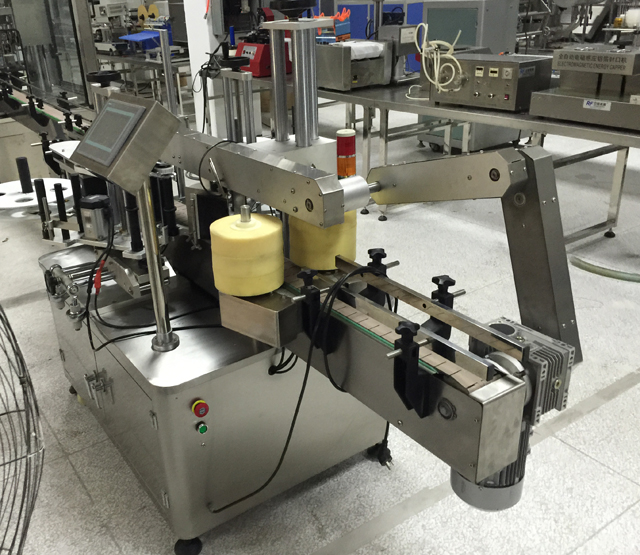

दो पक्ष लेबलिंग मशीनरी.jpg

वोल्टेज220 वी, 50 हर्ट्ज
शक्ति2 किलोवाट
लेबलिंग गति20-120 बोतल/मिनट, 150-200 बोतल/मिनट
लेबलिंग सटीकता±1मिमी
प्रिंटर हवा का उपयोग करने के लिए5 किग्रा/सेमी2
वस्तु का आकार30-200 मिमी(ऊंचाई),30-100 मिमी(चौड़ाई)
लेबल का आकार25-300 मिमी(लंबाई),20-180 मिमी(चौड़ाई)
रोल का आकार76 मिमी (अंदर), 380 मिमी (बाहर)
आयाम3048(लंबाई)×1500(चौड़ाई)×1600(ऊंचाई) मिमी

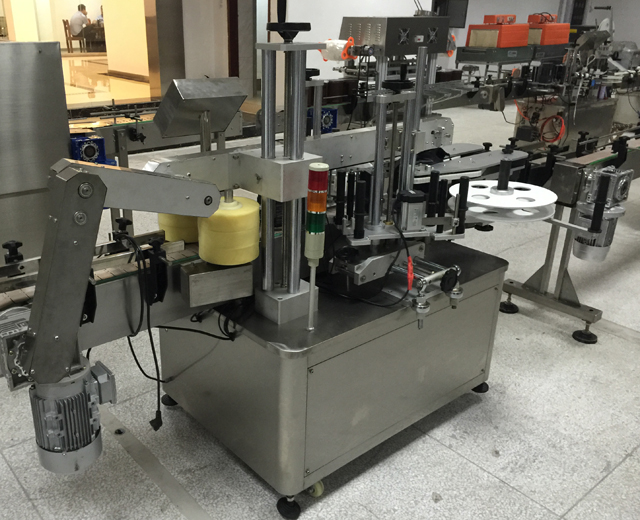

लेबलिंग मशीनरी के लिए बंद चित्र.jpg

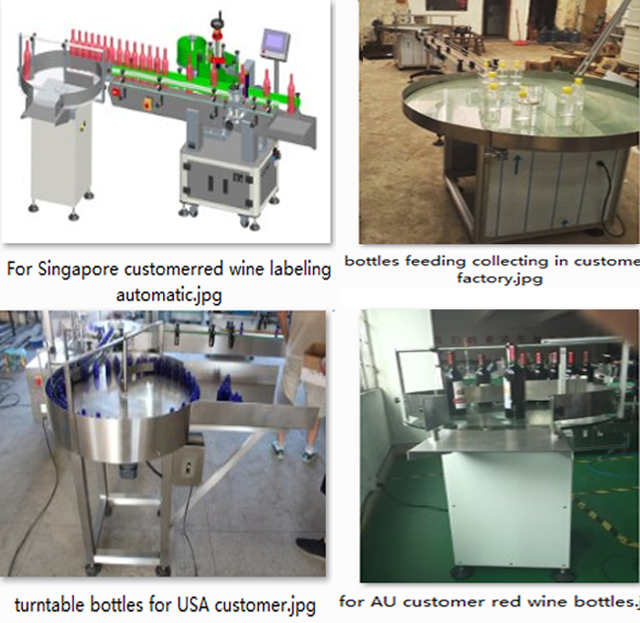

अंतिम उत्पाद के संचय के लिए टर्नटेबल

अंतिम उत्पाद के लिए टर्नटेबल एकत्रित करना.jpg

उत्पादन भरने लाइन जैतून भराव कैपर लेबलर उपकरण के लिए बिक्री के बाद:

गारंटी: सभी मशीनों के लिए, यह एक वर्ष की गारंटी का दावा करता है। (दुर्घटनाओं, दुरुपयोग, गलत आवेदन, भंडारण क्षति, लापरवाही, या उपकरण या उसके घटकों में संशोधन के कारण होने वाली समस्याओं को वारंटी से बाहर रखा गया है। इसके अलावा आसानी से टूट जाने वाले स्पेयर पार्ट को गारंटी में शामिल नहीं किया गया है)

स्थापना: मशीन आपके कारखाने में आने के बाद, यदि आपको आवश्यकता हो, तो हमारे तकनीशियन मशीन को स्थापित करने और उसका परीक्षण करने के लिए आपके स्थान पर जाएंगे और आपके कार्यकर्ता को मशीन चलाने का प्रशिक्षण भी देंगे (ट्रेन का समय आपके कार्यकर्ता पर निर्भर करता है)। खर्च (हवाई टिकट, भोजन, होटल, आपके देश में यात्रा शुल्क) आपके खाते में होना चाहिए और आपको तकनीशियन के लिए प्रति दिन 150 अमेरिकी डॉलर का भुगतान करना होगा। इसके अलावा आप प्रशिक्षण लेने के लिए हमारे कारखाने में जा सकते हैं।

सेवा के बाद: अगर आपको मशीन में कोई समस्या आती है, तो हमारे तकनीशियन जल्द से जल्द मशीन को ठीक करने के लिए आपके स्थान पर जाएंगे। लागत आपके खाते में होनी चाहिए। (जैसा कि ऊपर बताया गया है)।
