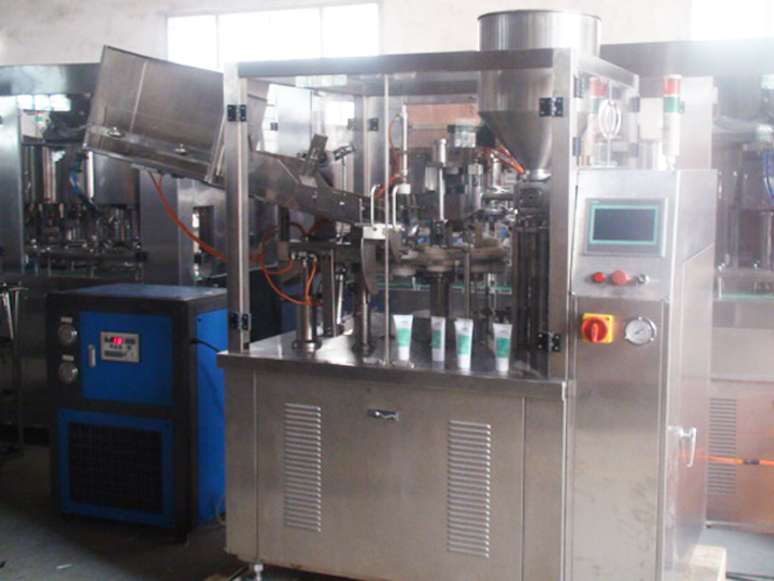

स्वचालित क्रीम लोशन ट्यूब भरने सीलिंग मशीन पानी चिलर के साथ

• ट्यूब सामग्री: प्लास्टिक ट्यूब / लेमिनेटेड ट्यूब
• भरने की मात्रा: 5ml-250ml/ट्यूब (समायोज्य)
• भरने की परिशुद्धता: 1%(या उससे कम)
• आउटपुट क्षमता: 45 ट्यूब प्रति मिनट
• ट्यूब व्यास: Ø10मिमी-Ø50मिमी
• अधिकतम ट्यूब लंबाई: 220 मिमी
• पावर स्रोत: 220v/380v/50-60hz
• वायु दाब: 0.55mpa-0.65mpa
• सहायक मोटर: 1.1kw
• थर्मोसीलिंग पावर: 3.0kw
• कुल आयाम (लम्बाई x चौड़ाई x ऊंचाई): 2000*900*1500
• ट्यूब भरने सीलिंग मशीन का वजन: 850kg

वीडियो देखें

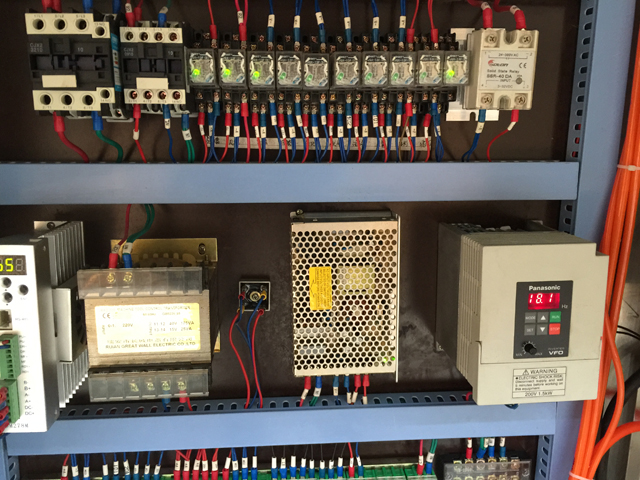

मशीन के नियंत्रण भाग बुद्धिमान मानव-कंप्यूटर इंटरफ़ेस, बड़े टच स्क्रीन डिस्प्ले / ऑपरेशन कंट्रोल पैनल से बने होते हैं, जिसमें तापमान सेटिंग, मोटर गति, भरने की गति, प्रत्यक्ष स्क्रीन डिस्प्ले और स्क्रीन नियंत्रण शामिल हैं। मशीन के घटक जो भरने की सामग्री को छूते हैं वे स्टेनलेस स्टील SUS304 और SUS316L से बने होते हैं। मशीन के साथ पारदर्शी कवर, फीडिंग ट्यूब, फीडिंग डिवाइस भी दिए जाते हैं। मशीन में सेफ्टी स्विच, ऑटो-स्टॉप, सॉफ्ट ट्यूब पोजिशनिंग, फोटोइलेक्ट्रिक सीलिंग कंट्रोल आदि की सुविधा है।

प्रक्रिया के दौरान, ट्यूब-फीडिंग और सेटिंग, फिलिंग और सीलिंग, इजेक्टिंग सभी स्वचालित रूप से नियंत्रित होते हैं। मशीन के निचले सामने वाले हिस्से में डिजिटल काउंट डिवाइस लगाई जाती है। भरने की प्रक्रिया के दौरान हवा के प्रवेश से बचने के लिए फिलिंग हेड को मटेरियल पॉट के अंदर रखा जाता है। उच्च चिपचिपाहट वाली फिलिंग सामग्री के लिए, पूरी सीलिंग सुनिश्चित करने के लिए ब्लो-ऑफ डिवाइस लगाई जाती है। ग्राहकों की अलग-अलग ज़रूरतों को पूरा करने के लिए सीलिंग के कई विकल्प उपलब्ध हैं।

मुख्य पैरामीटर

मुख्य विशेषताएं

1. प्लेटफ़ॉर्म में संलग्न निम्नलिखित ट्रांसमिशन भाग, सुरक्षित, विश्वसनीय, गैर-प्रदूषणकारी;
2. अर्द्ध-बंद स्थिर-फ्रेम देखने वाले हुड के ऊपर प्लेटफॉर्म पर लगाए गए भागों को भरना और सील करना, निरीक्षण करना आसान, संचालित करना आसान, रखरखाव में आसान;
3. पीएलसी नियंत्रण, मानव-मशीन वार्तालाप इंटरफ़ेस;
4. सर्किटस डायल टू कैम ड्राइव, उच्च गति, उच्च परिशुद्धता;
5. बॉक्स और झुकी हुई ट्यूब स्थिति, वैकल्पिक रूप से;

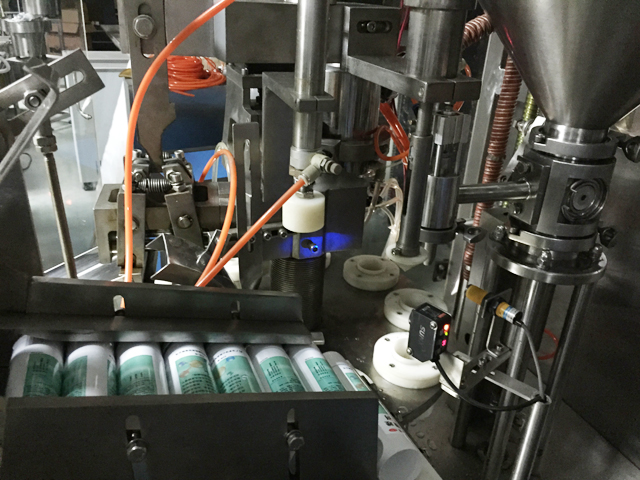

6. एक वैक्यूम सोखना इकाई, हैंडरेलों और दबाव ट्यूब डिवाइस बातचीत के साथ घुमावदार आर्मरेस्ट, नली ऊपरी ट्यूब स्टेशन में खिलाया जाता है;
7. फोटोइलेक्ट्रिक मानक कार्यस्थान, उच्च परिशुद्धता सेंसर, स्टेपर मोटर नियंत्रण नली पैटर्न सही स्थिति में;
8. जंगम इंजेक्शन सामग्री सिर गहरी नली इंजेक्शन सामग्री के अंदर, पक्ष निकास पक्ष नोट, इंजेक्शन सामग्री वितरण नोजल के अंत के साथ एकीकृत तरीके से भरने झटका कट गुणवत्ता सुनिश्चित करने के लिए;
9. कोई ट्यूब नहीं, कोई फिलिंग नहीं;
10. सील गोद लेने (लीस्टर गर्म हवा बंदूक) पूंछ पाइप आंतरिक हीटिंग, ठंडा करने से ठंडा मतलब बाहरी विन्यास;
11. कार्य केंद्र स्वचालित रूप से स्थिति की प्रक्रिया आवश्यकताओं पर मुद्रित कोड संख्या टाइप करता है;
12. चयन के लिए प्लास्टिक रोबोट को समकोण पर या नली के गोल सिरे पर काटें;
13. गलती अलार्म, कोई पाइप अलार्म नहीं, दरवाजा खोला शटडाउन, अधिभार शटडाउन;
14. गिनती और मात्रात्मक डाउनटाइम;

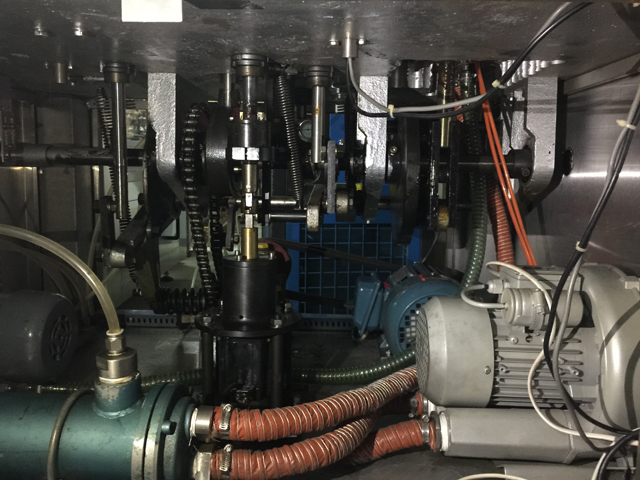

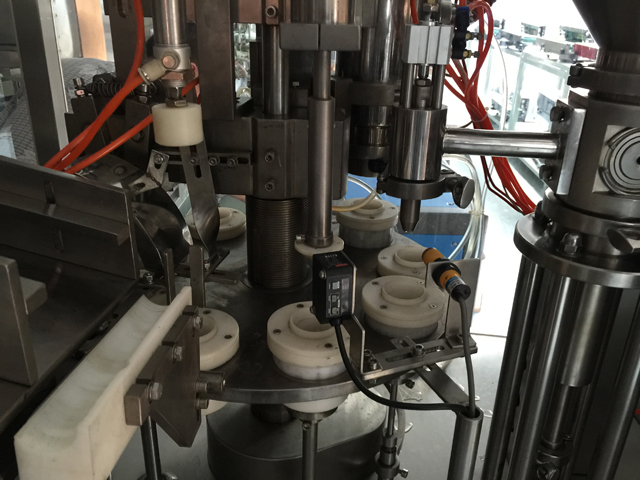

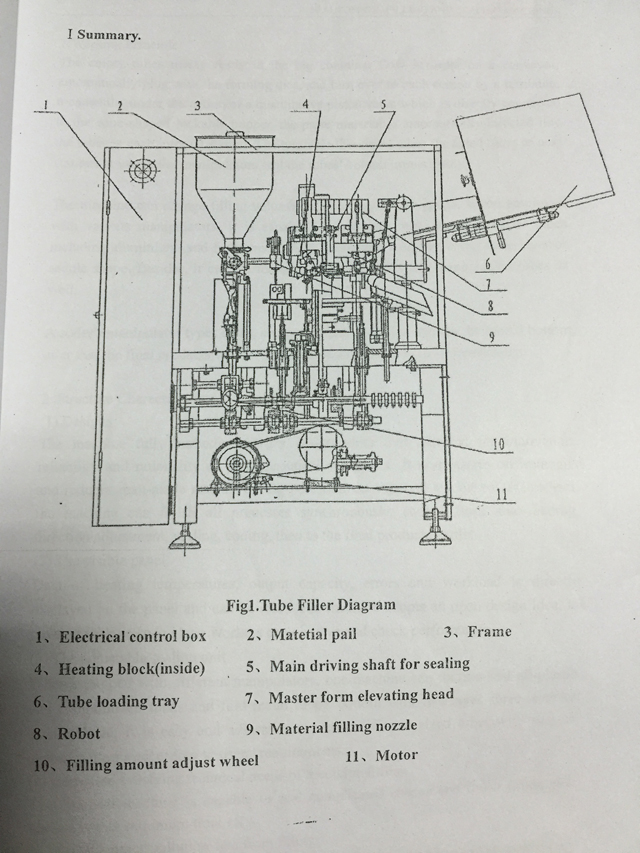

ट्यूब भरने सीलिंग मशीन का चित्रण

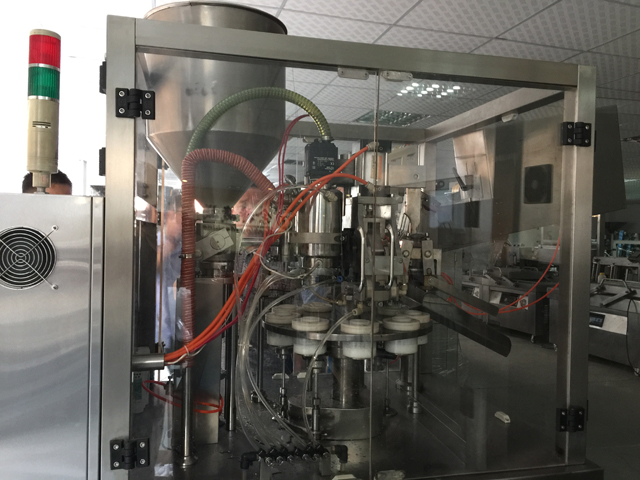

ट्यूब भरने सीलिंग मशीन के कार्य सिद्धांत

बड़े कंटेनर में तैयार खाली ट्यूब स्वचालित रूप से फॉर्मिंग डाई के साथ प्लग किए गए कन्वेयर पर प्रवाहित होते हैं, और एक रोबोट द्वारा प्रत्येक स्टेशन में बदल जाते हैं; इस बीच एक मात्रात्मक पिस्टन वाल्व की क्रिया के तहत, जो सीधे शंकु के आकार के लॉक करने योग्य हॉपर से जुड़ा होता है, पेस्ट सामग्री को स्वचालित रूप से प्रत्येक अंतराल स्टेशन पर ट्यूबों में इंजेक्ट किया जाता है।

इसके बाद टर्नटेबल भरी हुई ट्यूबों को अगले स्टेशन पर ले जाता है, जहाँ मैनिपुलेटर ट्यूब के निचले हिस्से को तुरंत सील कर देते हैं। मशीन फ्लो गेज को एडजस्ट करके फिलिंग वॉल्यूम को बदल सकती है। जब इसे विभिन्न मैनिपुलेटर के साथ इस्तेमाल किया जाता है, तो यह एल्युमिनियम सहित मल्टी-मेटल मटीरियल ट्यूबों से निपटने में सक्षम होता है और इसके अलावा सैडल शेप के दो-लेयर तीन लेयर के साथ निचले हिस्से को मोड़ सकता है। इसके अलावा यह सभी प्लास्टिक ट्यूब और लैमिनेटेड होज़ को भी थर्मो-सील कर सकता है। एक कोडर का मैनिपुलेटर ट्यूब के अंत में तारीख, सीरीज नंबर और एक्सपायरी डेट टाइप करता है। उसके बाद अंतिम उत्पाद स्वचालित रूप से एक संग्रह कंटेनर ट्यूब में ले जाया जाएगा।

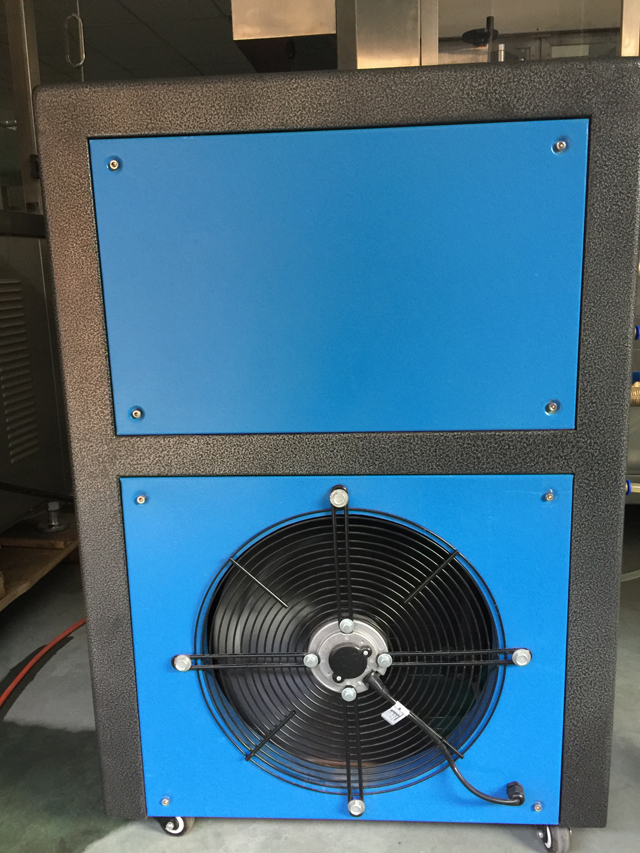

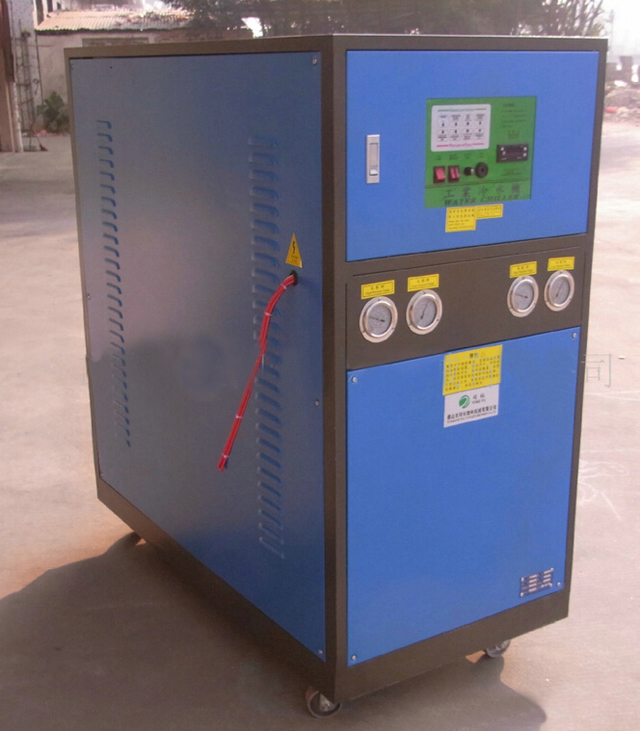

आंतरिक-बाहरी तापन प्रक्रिया को ठंडा करने के लिए सहायक उपकरण

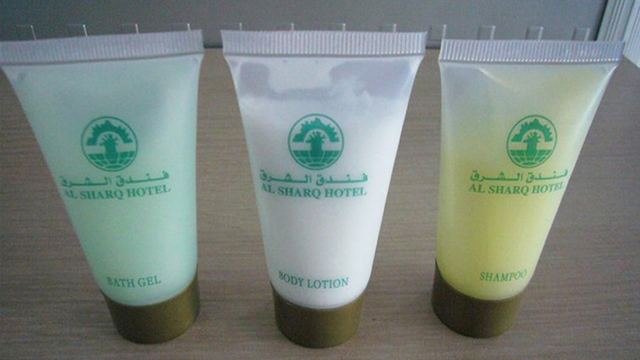

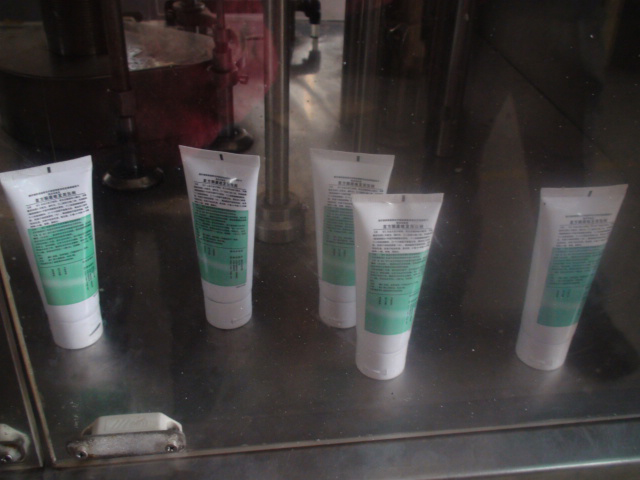

नमूने
