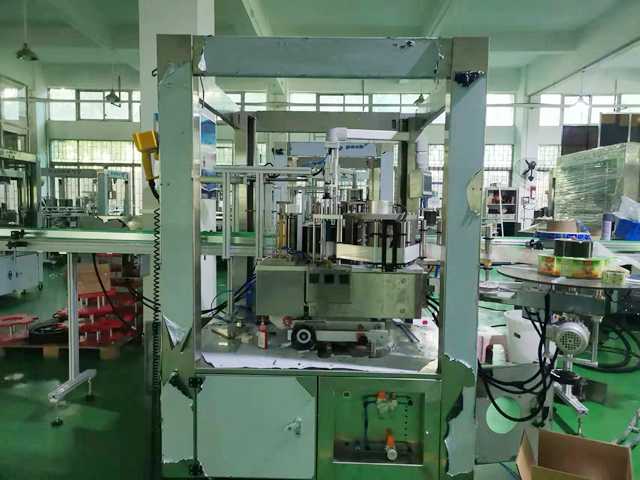

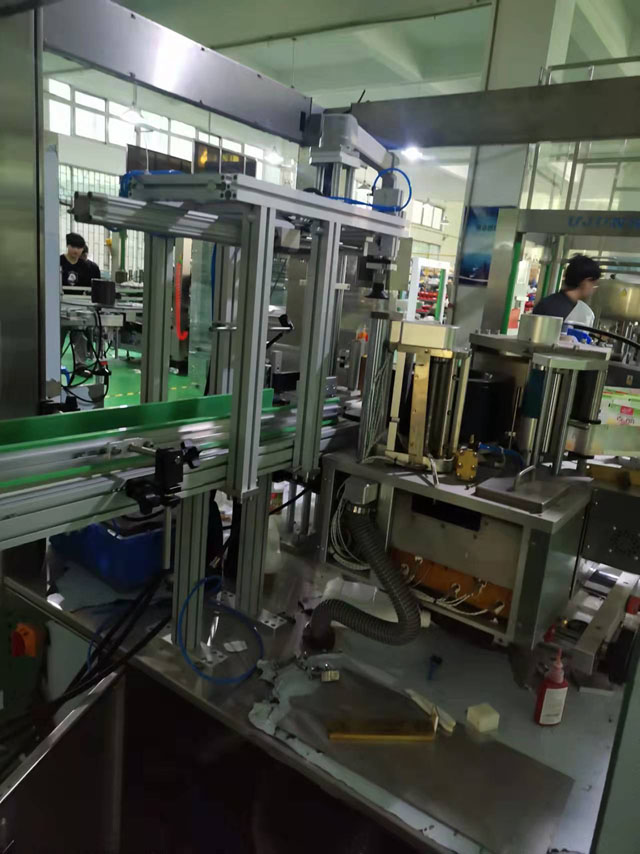

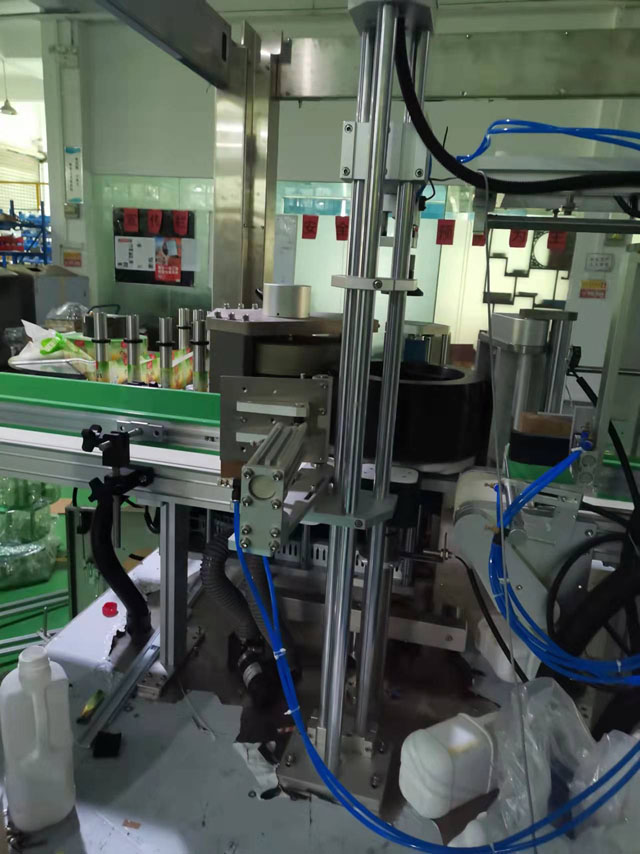

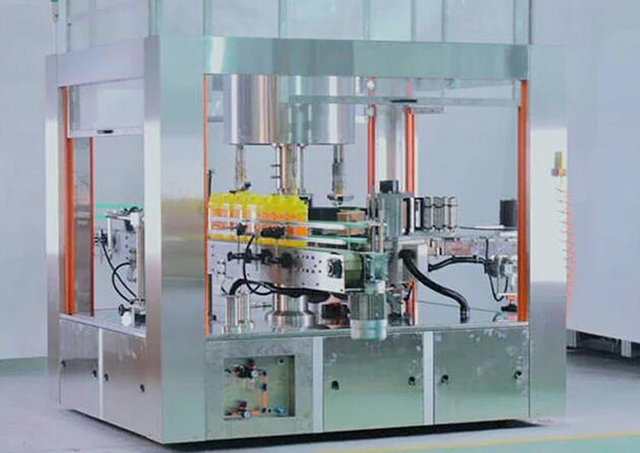

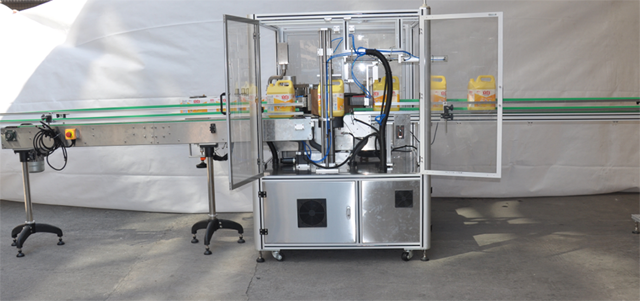

स्वचालित एकल स्टेशन Opp गर्म पिघल गोंद लेबलिंग उपकरण

• मॉडल: VK-HMGL-S
• पावर: तीन-चरण 380V 50 हर्ट्ज 3000W
• लंबाई: 3650मिमी
• उपकरण की चौड़ाई: 1450मिमी
• कन्वेयर लाइन गति: 20 मीटर/मिनट (कन्वेयर लाइन गति वास्तविक उत्पादन स्थितियों के अनुसार समायोजित किया जा सकता है)
• गति समायोजन विधि: अनुभागीय गति समायोजन
• अधिकतम लेबल वितरण गति: 60 मीटर/मिनट अधिकतम लेबलिंग गति: 20 पीसी/मिनट
• लेबलिंग सटीकता: ±1 मिमी (ग्राहक की बोतल आकार त्रुटि ±0.3 मिमी के भीतर आवश्यक है)

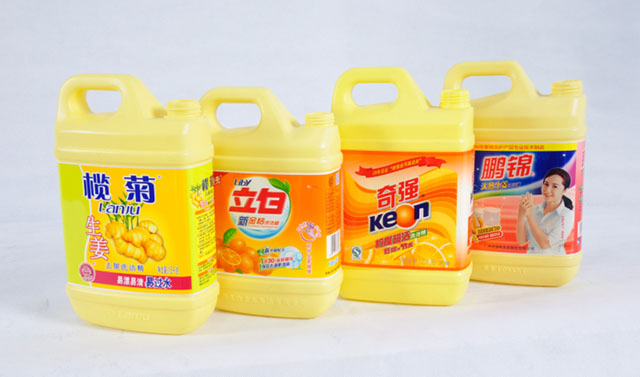

• उत्पाद का आकार: वर्ग बोतल
• अधिकतम लेबल चौड़ाई: 160 मिमी
• अधिकतम लेबल लंबाई: 600 मिमी
• अधिकतम लेबल व्यास: 600 मिमी पेपर कोर व्यास: 152 मिमी
• पूरी मशीन का वजन: लगभग 1200 किलोग्राम

वीडियो देखें

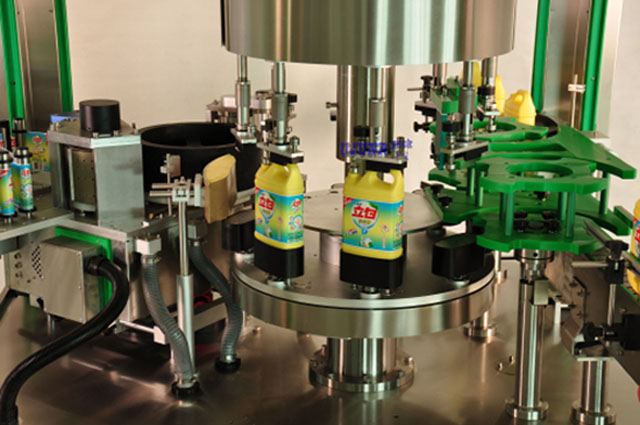

यह एक नई निरंतर गर्म पिघल चिपकने वाला OPP लेबलिंग मशीन है। यह कंटेनर के इन और आउट ट्रांसमिशन को स्वचालित रूप से समायोजित कर सकता है; कंटेनर जो बोतल पृथक्करण पेंच द्वारा अलग किए जाते हैं और स्टार व्हील के अंतर के अनुसार दूरी में रखे जाते हैं, उन्हें कंटेनर टर्नटेबल में स्थानांतरित कर दिया जाता है। बोतल दबाने वाले तंत्र और कंटेनर की मोल्ड सीट द्वारा कंटेनर को ठीक करने के बाद, कंटेनर एक निश्चित गति से घूमना शुरू कर देता है, और उत्पाद के घूमने के दौरान बोतल को यांत्रिक रूप से पूर्व-स्थिति में रखा जाता है। लेबल को एक निर्दिष्ट स्थिति में लेबल किया जाता है।

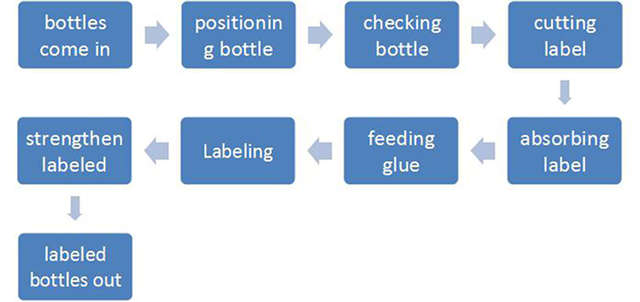

गर्म पिघल गोंद लेबलर उपकरण की संचालन प्रक्रिया:

जब कंटेनर इलेक्ट्रिक आई की पहचान स्थिति में पहुँच जाता है, तो कंप्यूटर लेबल डिलीवर करने के लिए लेबल डिलीवरिंग सिस्टम को नियंत्रित करता है। जब लेबल डिलीवर करने की क्रिया पूरी हो जाती है, तो हाई-स्पीड कटर एक लेबल काटता है। सैन्यो स्मॉल इनर्शिया हाई-स्पीड सर्वो मोटर की मदद से लेबलिंग की सटीकता और स्थिरता सुनिश्चित की जाती है।

कटे हुए लेबल को ग्लूइंग सिस्टम में भेजा जाता है जो लेबल के आगे और पीछे दोनों किनारों पर गोंद लगाता है। इस ग्लूइंग विधि में हॉट मेल्ट एडहेसिव की सबसे कम खपत होती है।

जब चिपके हुए लेबल को लेबलिंग स्थिति में स्थानांतरित किया जाता है, तो लेबल को कंटेनर से सटीक और प्रभावी ढंग से चिपकाया जा सकता है। चूंकि स्थानांतरण प्रक्रिया के दौरान कंटेनर एक घूर्णन अवस्था में होता है, इसलिए लेबल को कंटेनर से आसानी से और कसकर चिपकाया जा सकता है। आकार के अंत में चिपकने वाली पट्टी एक अच्छी लेबल लैप सील बना सकती है, जिससे लेबलिंग प्रक्रिया पूरी हो जाती है।

मुख्य भाग

एक मेज़बान

• सैन्यो सर्वो सिस्टम
• सैन्यो सर्वो ड्राइव सिस्टम
• फ्लेक्सम 7-इंच एचएमआई
• पैनसोनिक उच्च-रिज़ॉल्यूशन रंग लेबल सेंसर
• पैनसोनिक उच्च-रिज़ॉल्यूशन ग्लूइंग और गुम डिटेक्शन सेंसर
• पैनसोनिक उत्पाद पहचान सेंसर स्विच
• पैनसोनिक प्रेशर सेंसर

बी: यांत्रिक भाग

• संवहन तंत्र: 90W ताइवान चेंगगांग मोटर
• कन्वेयर बेल्ट: औद्योगिक फिल्म-आधारित कन्वेयर बेल्ट
• मुख्य मोटर: 1500W इटालियन BOEM AC मोटर (मूल BOEM रिड्यूसर के साथ)
• बोतल पृथक्करण तंत्र: रॉडलेस सिलेंडर बोतल पृथक्करण तंत्र
• पोजिशनिंग तंत्र: स्टेपर मोटर पोजिशनिंग और लेबलिंग
• लेबलिंग तंत्र: स्टेपर मोटर बोतल को चलाता है और घूर्णन के दौरान लेबलिंग करता है
• लेबल वितरण तंत्र: युजुन सर्वो फिल्म वितरण प्रणाली (उच्च गति सर्वो मोटर ड्राइव)
• दबाने की प्रणाली: ब्रश असेंबली
• बोतल गाइड तंत्र: दोहरी समन्वय समायोजन के साथ प्रोफ़ाइल गाइड रेल
• गोंद आपूर्ति प्रणाली: गोंद आवेदन की सटीकता और एकरूपता सुनिश्चित करने के लिए युजुन विशेष गर्म पिघल गोंद आपूर्ति प्रणाली (जर्मन सीमेंस नियंत्रण प्रणाली)

गर्म पिघल लेबल एप्लीकेटर उपकरण सुरक्षा संरक्षण:

• सुरक्षा संरक्षण: सुरक्षा दरवाजा बंद करें।
• लेबल की कमी अलार्म: जब लेबल खत्म हो रहा हो तो अलार्म सेट करें ताकि ऑपरेटर को लेबल बदलने की याद दिलाई जा सके
• बोतल की कमी अलार्म: जब बोतलों की कमी होती है, तो उपकरण बंद हो जाएगा और अलार्म बजेगा; जब बोतलें होंगी, तो यह स्वचालित रूप से उत्पादन फिर से शुरू कर देगा, जो ऑन-लाइन उत्पादन के लिए सुविधाजनक है

गुम अलार्म को लेबल करना

• वायु दाब का पता लगाना: जब वायु दाब उत्पादन आवश्यकताओं को पूरा नहीं करता है, तो उपकरण स्वचालित रूप से बंद हो जाएगा।
• वैक्यूम का पता लगाना: जब वैक्यूम उत्पादन आवश्यकताओं को पूरा नहीं करता है, तो उपकरण स्वचालित रूप से बंद हो जाएगा।
• तापमान का पता लगाना: जब गर्म पिघल चिपकने वाला तापमान उत्पादन आवश्यकताओं को पूरा नहीं करता है, तो उपकरण स्वचालित रूप से बंद हो जाएगा।

तकनीकी मापदण्ड

• मॉडल: VK-HMGL-S
• पावर: तीन-चरण 380V 50 हर्ट्ज 3000W
• लंबाई: 3650मिमी
• उपकरण की चौड़ाई: 1450मिमी
• कन्वेयर लाइन गति: 20 मीटर/मिनट (कन्वेयर लाइन गति वास्तविक उत्पादन स्थितियों के अनुसार समायोजित किया जा सकता है)
• गति समायोजन विधि: अनुभागीय गति समायोजन
• अधिकतम लेबल वितरण गति: 60 मीटर/मिनट अधिकतम लेबलिंग गति: 20 पीसी/मिनट
• लेबलिंग सटीकता: ±1 मिमी (ग्राहक की बोतल आकार त्रुटि ±0.3 मिमी के भीतर आवश्यक है)
• उत्पाद का आकार: वर्ग बोतल
• अधिकतम लेबल चौड़ाई: 160 मिमी
• अधिकतम लेबल लंबाई: 600 मिमी
• अधिकतम लेबल व्यास: 600 मिमी पेपर कोर व्यास: 152 मिमी
• पूरी मशीन का वजन: लगभग 1200 किलोग्राम

टिप्पणी:

• पावर: 14 किलोवाट
• गैस खपत: 6किग्रा, 8 लीटर/मिनट;
• बिजली आपूर्ति वोल्टेज: तीन-चरण 380V
• उत्पादन क्षमता: 1200 बोतलें/घंटा

विवरण

निम्नलिखित तालिका प्रत्येक गर्म पिघल चिपकने वाले लेबलिंग उपकरण के मुख्य विद्युत घटकों की एक विस्तृत सूची है।

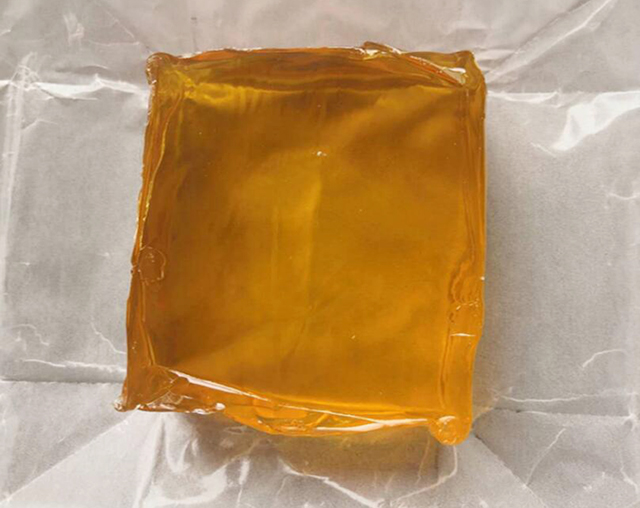

गर्म पिघल चिपकने वाला क्या है?

हॉट मेल्ट एडहेसिव (HMA), जिसे हॉट ग्लू के नाम से भी जाना जाता है, थर्मोप्लास्टिक एडहेसिव का एक रूप है जिसे आम तौर पर हॉट ग्लू गन का उपयोग करके लगाने के लिए डिज़ाइन किए गए विभिन्न व्यास के ठोस बेलनाकार स्टिक के रूप में बेचा जाता है। प्लास्टिक ग्लू को पिघलाने के लिए गन एक निरंतर-ड्यूटी हीटिंग तत्व का उपयोग करती है, जिसे उपयोगकर्ता गन पर लगे मैकेनिकल ट्रिगर मैकेनिज्म या सीधे उंगली के दबाव से गन के माध्यम से धकेलता है। गर्म नोजल से निचोड़ा गया ग्लू शुरू में इतना गर्म होता है कि त्वचा जल सकती है और छाले भी पड़ सकते हैं। गर्म होने पर ग्लू चिपचिपा होता है और कुछ सेकंड से एक मिनट में जम जाता है। हॉट मेल्ट एडहेसिव को डुबोकर या स्प्रे करके भी लगाया जा सकता है और यह शौकिया और शिल्पकारों के बीच चिपकाने और रेजिन कास्टिंग के सस्ते विकल्प के रूप में लोकप्रिय है।

औद्योगिक उपयोग में, गर्म पिघल चिपकने वाले विलायक-आधारित चिपकने वाले की तुलना में कई लाभ प्रदान करते हैं। वाष्पशील कार्बनिक यौगिक कम हो जाते हैं या समाप्त हो जाते हैं, और सुखाने या ठीक करने का चरण समाप्त हो जाता है। गर्म पिघल चिपकने वाले लंबे समय तक टिके रहते हैं और आमतौर पर विशेष सावधानियों के बिना उनका निपटान किया जा सकता है। कुछ नुकसानों में सब्सट्रेट का थर्मल लोड शामिल है, जो उच्च तापमान के प्रति संवेदनशील नहीं सब्सट्रेट तक सीमित उपयोग और उच्च तापमान पर बंधन शक्ति का नुकसान, चिपकने वाले के पूरी तरह पिघलने तक शामिल है। इसे एक प्रतिक्रियाशील चिपकने वाले का उपयोग करके कम किया जा सकता है जो जमने के बाद नमी (जैसे, प्रतिक्रियाशील यूरेथेन और सिलिकॉन) द्वारा और अधिक ठीक हो जाता है, या पराबैंगनी विकिरण द्वारा ठीक हो जाता है। कुछ HMA रासायनिक हमलों और अपक्षय के लिए प्रतिरोधी नहीं हो सकते हैं। HMA जमने के दौरान मोटाई नहीं खोते हैं; विलायक-आधारित चिपकने वाले सूखने के दौरान परत की मोटाई का 50-70% तक खो सकते हैं।

एचएमए के अनुप्रयोग

हॉट-मेल्ट चिपकने वाले जितने बहुमुखी हैं, उतने ही असंख्य भी हैं। आम तौर पर, हॉट मेल्ट को एक्सट्रूज़न, रोलिंग या स्प्रेइंग द्वारा लगाया जाता है, और उच्च पिघल चिपचिपाहट उन्हें छिद्रपूर्ण और पारगम्य सब्सट्रेट के लिए आदर्श बनाती है। HMA विभिन्न सब्सट्रेट की एक सरणी को जोड़ने में सक्षम हैं जिनमें शामिल हैं: रबर, सिरेमिक, धातु, प्लास्टिक, कांच और लकड़ी।

आज, HMA (हॉट-मेल्ट एडहेसिव) कई अलग-अलग प्रकारों में उपलब्ध हैं, जो कई उद्योगों में कई तरह के अनुप्रयोगों में उपयोग के लिए उपयुक्त हैं। रिमोट कंट्रोल फोम मॉडल एयरक्राफ्ट की असेंबली या मरम्मत, और कृत्रिम पुष्प व्यवस्था जैसे शौक या शिल्प परियोजनाओं के लिए, चिपकने वाले पदार्थ के अनुप्रयोग में हॉट-मेल्ट स्टिक और हॉट-मेल्ट ग्लू गन का उपयोग किया जाता है। औद्योगिक प्रक्रियाओं में उपयोग के लिए, चिपकने वाला पदार्थ बड़ी स्टिक और ग्लू गन में उच्च पिघलने वाली दरों के साथ आपूर्ति की जाती है। हॉट मेल्ट स्टिक के अलावा, HMA को अन्य प्रारूपों में भी वितरित किया जा सकता है जैसे कि बल्क मेल्ट प्रोसेसर के लिए दानेदार या पावर हॉट मेल्ट ब्लॉक। HMA के बड़े अनुप्रयोगों में पारंपरिक रूप से चिपकने वाले पदार्थ की आपूर्ति के लिए वायवीय प्रणालियों का उपयोग किया जाता है।

ऐसे उद्योगों के उदाहरण जहां HMA का उपयोग किया जाता है, उनमें शामिल हैं:

• पैकेजिंग उद्योग में नालीदार बक्सों और पेपरबोर्ड डिब्बों के फ्लैप बंद करना।
• पुस्तक जिल्दसाजी उद्योग में रीढ़ की हड्डी को चिपकाना
• वुडवर्किंग उद्योग में प्रोफाइल-रैपिंग, उत्पाद संयोजन और लैमिनेटिंग अनुप्रयोग
• डिस्पोजेबल डायपर का निर्माण एचएमए के उपयोग से किया जाता है, जिसमें गैर-बुने हुए पदार्थ को बैकशीट और इलास्टिक दोनों से जोड़ा जाता है।
• कई इलेक्ट्रॉनिक उपकरण निर्माता भागों और तारों को जोड़ने के लिए, या उपकरण के घटकों को सुरक्षित, इन्सुलेट और संरक्षित करने के लिए भी HMA का उपयोग कर सकते हैं।
