अनुकूलित स्वचालित वर्टिकल स्क्वायर बोतलें चार तरफ लेबलिंग मशीन

• लेबलिंग सटीकता: ±1 मिमी;(उत्पाद शामिल नहीं है, लेबल त्रुटि मार्जिन)
• लेबलिंग गति: 20~60 बोतलें/मिनट; (उत्पाद लेबल आकार के साथ संबंध है)
• उत्पाद का आकार लागू करें: ￠30 ≤ उत्पाद व्यास ≤￠100 मिमी;
• लेबल आकार लागू करें: 15 ≤ चौड़ाई ≤ 110 मिमी, लंबाई ≥ 20 मिमी;
• पूरी मशीन का आकार: 1800×900×1300 मिमी; (लंबाई × चौड़ाई × ऊंचाई)
• शक्ति लागू करें: 220Vs50|60Hz;
• वायु दाब: 0.2~0.5 एमपीए;
• पूरी मशीन का वजन: 280 किलोग्राम.

इस लेबलिंग मशीन का उपयोग विभिन्न सिलेंडर फॉर्म उत्पाद अर्ध परिधि के लिए किया जा सकता है, केवल पीछे डबल मार्क एक निशान चिपक जाता है, जैसे भोजन कर सकते हैं, सौंदर्य प्रसाधन सर्कल की बोतल, और दवा की बोतल ... आदि चिह्न; एक दर्जन कोड मशीनों जैसे कि एक और बारीकियों को लें, एक ही समय में बैच नंबर आदि जैसी जानकारी का उत्पादन करने के लिए प्रिंट करने के लिए एक निशान चिपकाने के लिए बाहर ले जा सकते हैं।

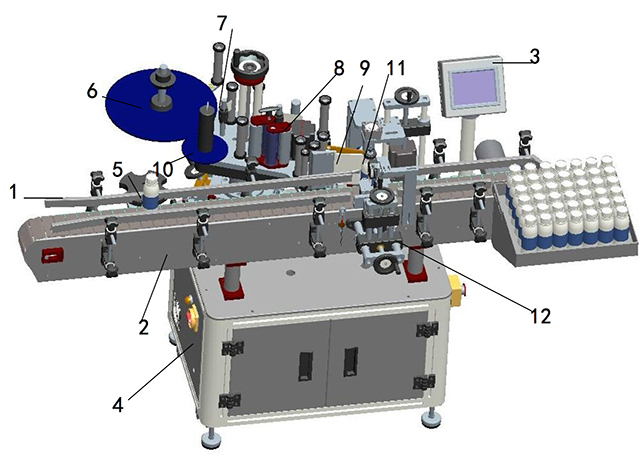

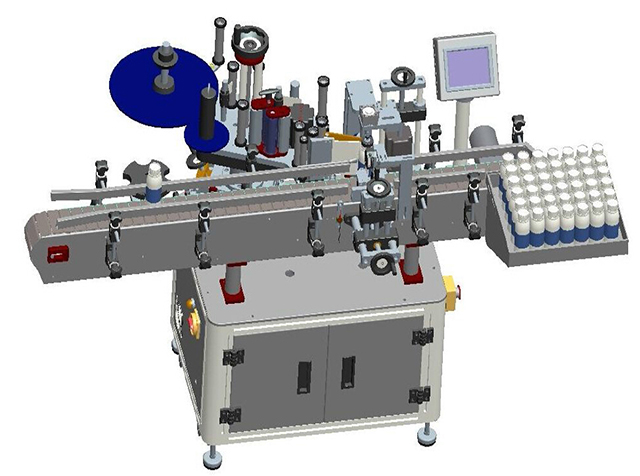

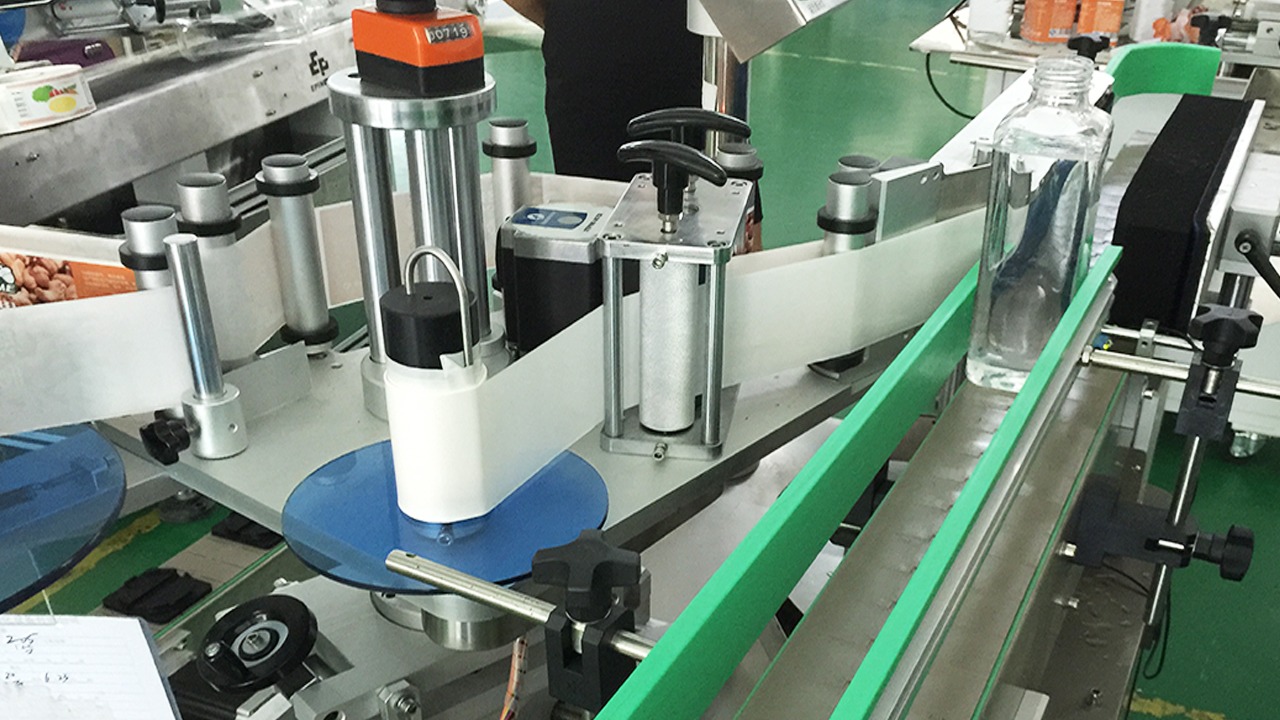

लेबलिंग मशीन का चित्रण:

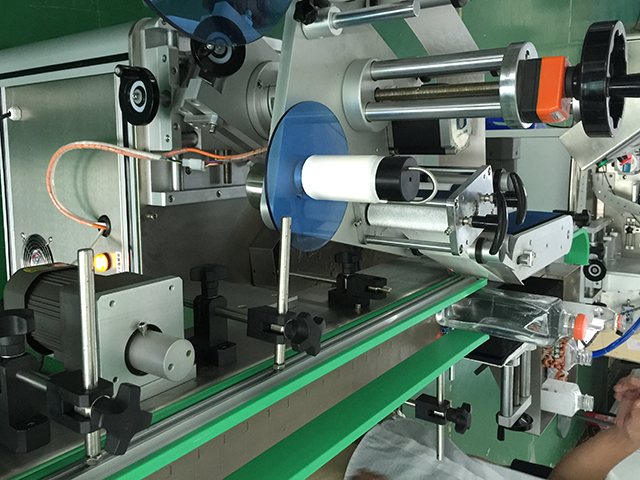

लेबलिंग मशीन का विस्तृत चित्रण

1. गाइड बार: बेल्ट के साथ चलते हुए उत्पाद को गाइड करें;

2. वितरण प्रणाली: लेबलिंग के बाद बोतलों को लेबलिंग भाग और कलेक्टर टेबल तक पहुंचाना;

3. टच स्क्रीन: एचएमआई, मशीन को नियंत्रित करने के लिए पैरामीटर बदलें

4. इलेक्ट्रिक बॉक्स: इलेक्ट्रॉनिक नियंत्रण केंद्र, विभिन्न नियंत्रक और पीएलसी arrayed;

5. बोतल वितरण प्रणाली: विभिन्न बोतलों पर लेबल लगाने के लिए उचित समय प्राप्त करने हेतु मोटर को समायोजित करके विलंब समय को समायोजित करें;

6. लेबल प्लेट: लेबल सहायक भाग;

7. लेबल दबाव: लेबल को कस लें, उत्पादों को सटीक रूप से लेबल करने के लिए लेबल का तनाव बनाए रखें;

8. कर्षण प्रणाली: लेबल छीलने को सशक्त बनाने के लिए लेबल पेपर को चलाने वाली मोटर;

9. लेबल छीलने वाली प्लेट: लेबल छीलें;

10. लेबल कलेक्टर: नीचे के लेबल पेपर को पुनः एकत्र करना;

11. लेबल कवरिंग: लेबलिंग प्रभाव को परिपूर्ण करें;

12. पोजिशनिंग सिस्टम: आर्टिकल्स पोजिशनिंग सिस्टम;

आवेदन

लेबल लागू करें: स्वयं चिपकने वाला लेबल, इलेक्ट्रॉनिक्स कोड का प्रभार लेता है, फॉर्म कोड प्रतीक्षा करता है;

उत्पाद लागू करें: वह उत्पाद जो परिधि नूडल्स, शंकु सतह पर लेबल या फिल्म संलग्न करने के लिए चिपकाने का अनुरोध करता है;

अनुप्रयोग उद्योग: व्यापक रूप से भोजन, दवा, सौंदर्य प्रसाधन और दिन के उजाले, इलेक्ट्रॉनिक्स, हार्डवेयर, प्लास्टिक आदि उद्योग में लागू किया जा सकता है;

ठोस उदाहरण लागू किया जाता है: पी.ई.टी. सर्किल बोतल पर निशान चिपक जाता है, प्लास्टिक की बोतल पर निशान चिपक जाता है, खाद्य पदार्थ आदि पर भी निशान चिपक जाता है।

तकनीक पैरामीटर:

• लेबलिंग सटीकता: ±1 मिमी;(उत्पाद शामिल नहीं है, लेबल त्रुटि मार्जिन)
• लेबलिंग गति: 20~60 बोतलें/मिनट; (उत्पाद लेबल आकार के साथ संबंध है)
• उत्पाद का आकार लागू करें: ￠30 ≤ उत्पाद व्यास ≤￠100 मिमी;
• लेबल आकार लागू करें: 15 ≤ चौड़ाई ≤ 110 मिमी, लंबाई ≥ 20 मिमी;
• पूरी मशीन का आकार: 1800×900×1300 मिमी; (लंबाई × चौड़ाई × ऊंचाई)
• शक्ति लागू करें: 220Vs50|60Hz;
• वायु दाब: 0.2~0.5 एमपीए;
• पूरी मशीन का वजन: 280 किलोग्राम.

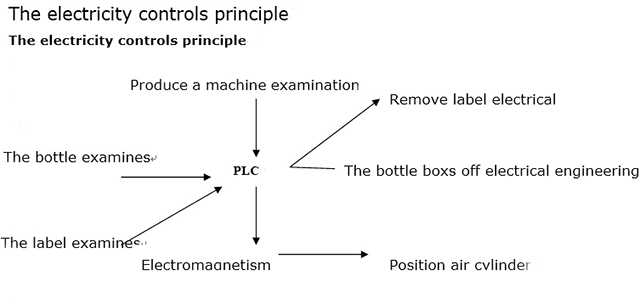

विद्युत नियंत्रण सिद्धांत

उत्पाद परीक्षण और स्टिक मार्क परीक्षण पास करें, तीन प्रकार के आयातित संकेतों की जांच करने के लिए लेबल करें, पीएलसी प्रसंस्करण के बाद, विद्युत इंजीनियरिंग के नियंत्रण संकेत का नेतृत्व करने के लिए निर्यात करें, विद्युत चुम्बकीय वाल्व, वायु सिलेंडर के नियंत्रण फ्लेक्सन और विद्युत इंजीनियरिंग के लीड टर्निंग क्रमशः, उत्पाद की निश्चित स्थिति को पूरा करने के लिए स्टिक मार्क कार्य करें।

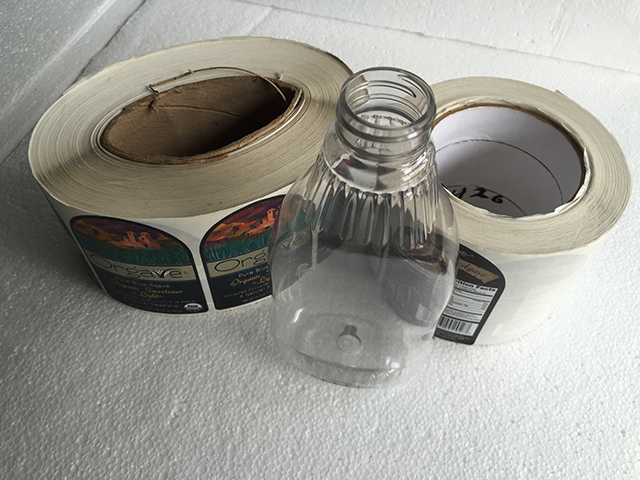

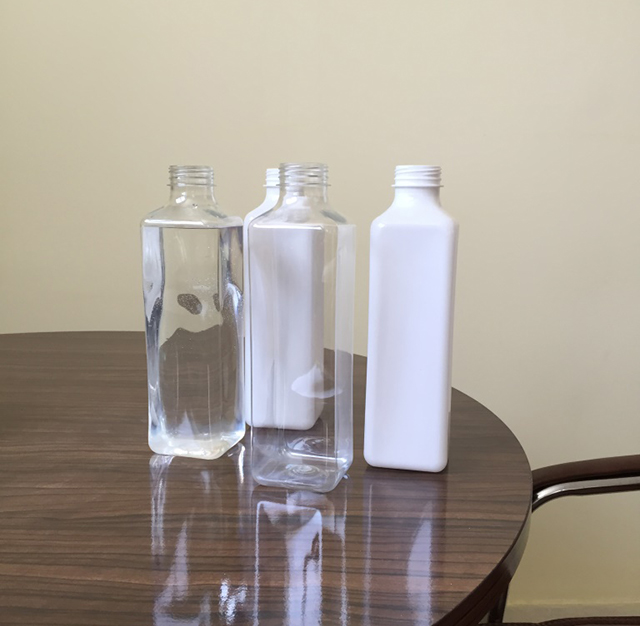

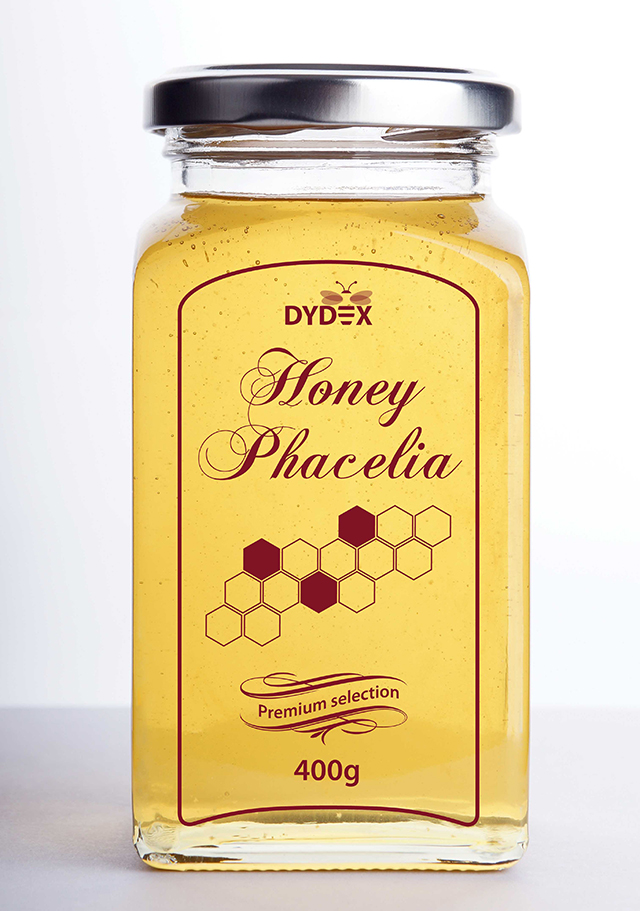

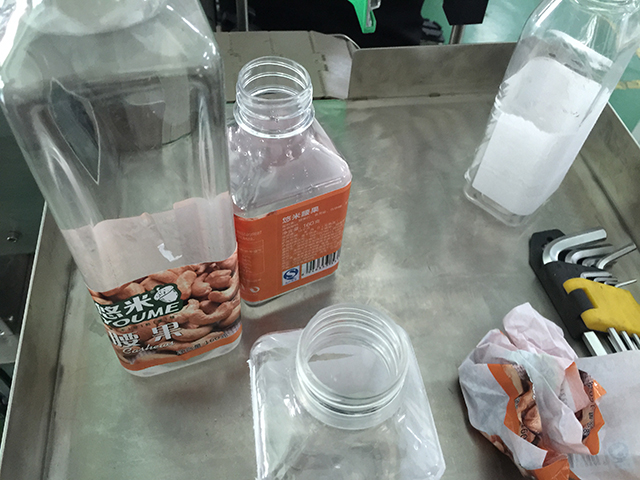

लेबल नमूने :

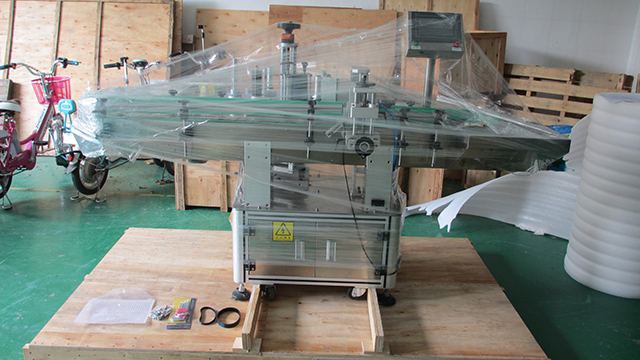

लकड़ी के केस पैकिंग

बिक्री के बाद सेवा

गारंटी: सभी मशीनों के लिए, यह 1 वर्ष की गारंटी का दावा करता है। (दुर्घटना, दुरुपयोग, गलत उपयोग, भंडारण क्षति, लापरवाही, या उपकरण या उसके घटकों में संशोधन के कारण होने वाली समस्याओं को वारंटी से बाहर रखा गया है। इसके अलावा आसानी से टूटने वाला स्पेयर पार्ट गारंटी में शामिल नहीं है)

स्थापना: मशीन आपके कारखाने में आने के बाद, यदि आपको आवश्यकता हो, तो हमारे तकनीशियन मशीन को स्थापित करने और परीक्षण करने के लिए आपके स्थान पर जाएंगे और आपके कार्यकर्ता को मशीन चलाने के लिए प्रशिक्षण भी देंगे (ट्रेन का समय आपके कार्यकर्ता पर निर्भर करता है)। खर्च (हवाई टिकट, भोजन, होटल, आपके देश में यात्रा शुल्क) आपके खाते में होना चाहिए और आपको तकनीशियन के लिए प्रति दिन 150 अमेरिकी डॉलर का भुगतान करना होगा। इसके अलावा आप प्रशिक्षण लेने के लिए हमारे कारखाने में जा सकते हैं।

सेवा के बाद: अगर आपको मशीन में कोई समस्या आती है, तो हमारा तकनीशियन जल्द से जल्द मशीन को ठीक करने के लिए आपके स्थान पर जाएगा। लागत आपके खाते में होनी चाहिए (जैसा कि ऊपर बताया गया है)।
