ग्लास जार अर्ध स्वचालित वैक्यूम कैपिंग मशीन खाद्य सीलर उपकरण

• मॉडल: वीके-एसवीसी वैक्यूम कैपिंग मशीन
• बिजली आपूर्ति: AC220V/50-60Hz
• कैपिंग गति: 1200-1500bph
• पावर: ≤1.3KW (वैक्यूम पंप शामिल)
• कैप व्यास: Φ30-Φ85mm 、Φ85-Φ110mm
• बोतल की ऊंचाई: 50-180 मिमी、120－250 मिमी
• बोतल का व्यास: Φ30-Φ80mm Φ80-Φ150mm
• सीमित वैक्यूम डिग्री: -0.08Mpa
• कैपिंग टॉर्शन: 5-25N.M
• वायु खपत: 0.5m3/0.7Mpa
• मशीन का आकार: 750*7001350मिमी
• वजन: 157 किग्रा

वीडियो देखें

इस श्रृंखला कैपिंग मशीन का उत्पादन वर्षों के अनुभव के साथ हमारे द्वारा शोध और उत्पादन किया गया है; घरेलू मूल निर्माण है, यह वैक्यूम के लिए वैक्यूम पंप का उपयोग करता है, उच्च वैक्यूम डिग्री उपलब्ध है, कैपिंग टॉर्क और वैक्यूम स्तर को मांग पर सेट किया जा सकता है, कैपिंग के लिए बोतलों के विभिन्न आकारों और आकारों के साथ संगत, मजबूत संगतता और समायोजित करने में आसान है।

मुख्य वायवीय और विद्युत घटक विश्व प्रसिद्ध ब्रांडों, स्थिर और विश्वसनीय प्रदर्शन से हैं।

भोजन, डिब्बाबंद भोजन, पेय पदार्थ, मसालों, स्वास्थ्य देखभाल उत्पादों और अन्य उद्योगों के लिए टिनप्लेट कैप्स वैक्यूम कैपिंग के साथ कांच की बोतलों में व्यापक रूप से उपयोग किया जाता है।

मुख्य तकनीकी पैरामीटर

• मॉडल: वीके-एसवीसी वैक्यूम कैपिंग मशीन
• बिजली आपूर्ति: AC220V/50-60Hz
• कैपिंग गति: 1200-1500bph
• पावर: ≤1.3KW (वैक्यूम पंप शामिल)
• कैप व्यास: Φ30-Φ85mm 、Φ85-Φ110mm
• बोतल की ऊंचाई: 50-180 मिमी、120－250 मिमी
• बोतल का व्यास: Φ30-Φ80mm Φ80-Φ150mm
• सीमित वैक्यूम डिग्री: -0.08Mpa
• कैपिंग टॉर्शन: 5-25N.M
• वायु खपत: 0.5m3/0.7Mpa
• मशीन का आकार: 750*7001350मिमी
• वजन: 157 किग्रा

संरचना और कार्य सिद्धांत

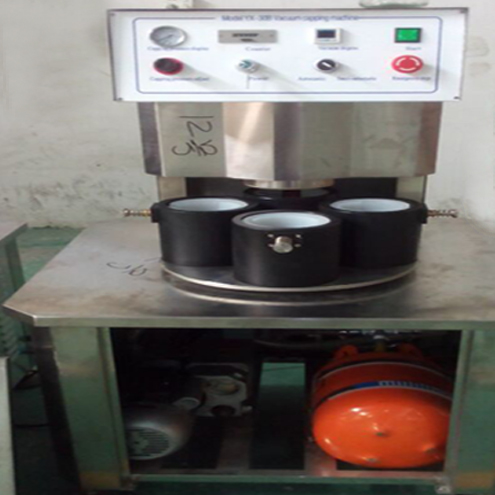

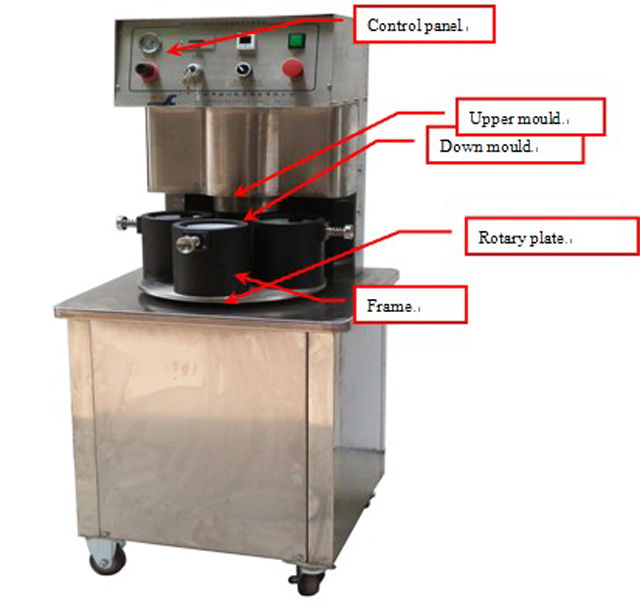

चित्र1 वैक्यूम कैपिंग मशीन

कार्य सिद्धांत और कार्य

इस मशीन में मशीन फ्रेम, ऊपरी मोल्ड डाउन मोल्ड, रोटरी स्थिति प्रणाली, कैपिंग संरचना, वैक्यूम सिस्टम, इलेक्ट्रिक और दबाव नियंत्रण प्रणाली शामिल है।

इस प्रकार कार्य करना: कैप्स के साथ ग्लास को डाउन मोल्ड में डालें, फिर डाउन मोल्ड को हाथ से कैपिंग हेड के केंद्र में रखें। फिर मशीन वैक्यूम के साथ स्वचालित रूप से कैपिंग करेगी।

इस मशीन के निम्नलिखित कार्य हैं:

1. जब आप डाउन मोल्ड को कैपिंग हेड के केंद्र में रखते हैं, तो मशीन स्वचालित रूप से वैक्यूम के साथ कैपिंग करेगी;
2. सबसे कम वैक्यूम सेट फ़ंक्शन: यदि मशीन पहले सेट के अनुसार वैक्यूम डिग्री तक नहीं पहुंच सकती है, तो मशीन अगली प्रक्रिया के लिए काम नहीं करेगी;
3. कैपिंग टॉर्क फ़ंक्शन: कैपिंग हेड को एयर सिलेंडर द्वारा स्थानांतरित किया जाता है, और दबाव द्वारा समायोजित किया जा सकता है;

मुख्य संरचना और घटक

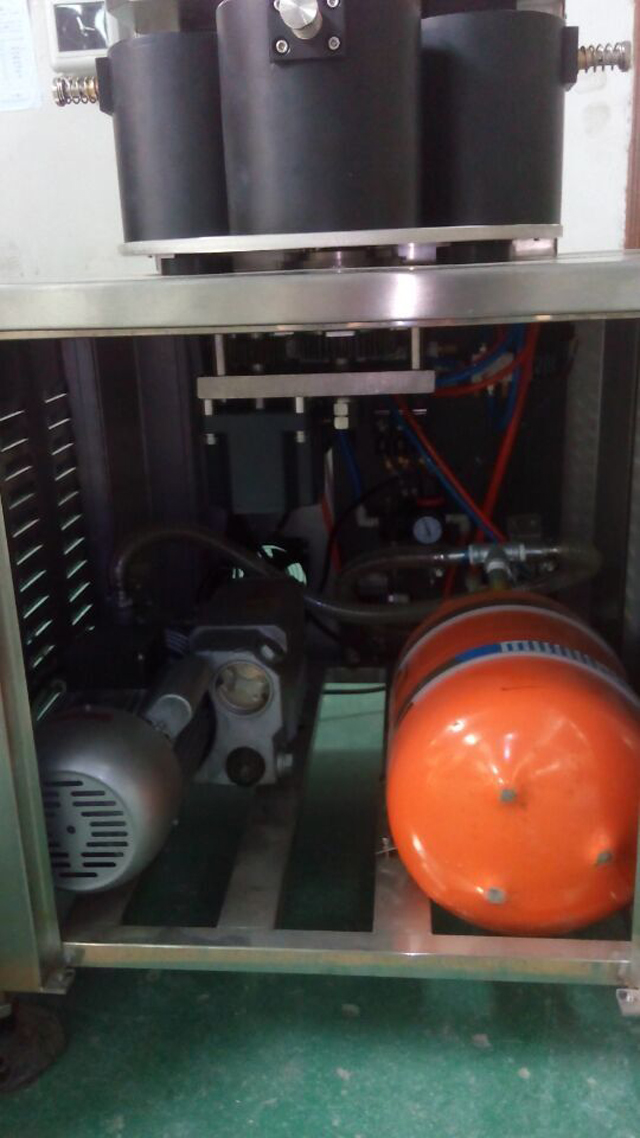

वैक्यूम पंप और वैक्यूम टैंक:

वैक्यूम पंप और वैक्यूम टैंक का उपयोग वैक्यूम फ़ंक्शन को प्राप्त करने के लिए किया जाता है, वैक्यूम पंप वैक्यूम तेल के साथ होना चाहिए, अंदर वैक्यूम तेल का आधा हिस्सा ठीक है। अगर अंदर वैक्यूम तेल नहीं है तो मशीन का उपयोग करने की अनुमति नहीं है

कृपया वैक्यूम पंप और वैक्यूम टैंक को ऊपर दिए गए चित्र के अनुसार कनेक्ट करें और बिजली की आपूर्ति करें

रोटरी प्लेट संरचना

यह रोटरी प्लेट 4 चरणों द्वारा स्थानांतरित की जाती है यह सुनिश्चित करने के लिए कि रोटरी प्लेट स्थिर रूप से आगे बढ़े, यह रोटरी प्लेट स्थिर आंदोलन सुनिश्चित करने के लिए प्रतिरोध की आपूर्ति के लिए 3 घर्षण प्लेटों को अपनाती है। काम करते समय मशीन को साफ रखना चाहिए, और घर्षण प्लेटें धीरे-धीरे खराब हो जाएंगी, नियमित रूप से जांच करें और नियमित रूप से बदलें।

रोटरी प्लेट को मुख्य मोटर द्वारा चलाया जाता है, जब सिग्नल डिटेक्टर प्रारंभ निकटता स्विच पर जाता है और सिग्नल प्राप्त करता है (सिग्नल डिटेक्टर और निकटता स्विच लगभग 2-3 मिमी है), ऊपरी मोल्ड कैपिंग पर जाता है, जब यह कैपिंग होता है, मोटर अभी भी काम कर रहा है, जब सिग्नल डिटेक्टर सुरक्षा निकटता स्विच पर जाता है और सिग्नल प्राप्त करता है, मोटर काम करना बंद कर देता है।

काम करते समय आर्म कॉपर सेट घिस जाएगा, इस पर नियमित रूप से ग्रीस लगाना चाहिए और जब यह खराब हो जाए तो इसे बदल देना चाहिए। बदलते समय आप चित्र 5 देख सकते हैं

कैपिंग संरचना

कैपिंग हेड

कैपिंग हेड को सिलेंडर द्वारा ऊपर और नीचे ले जाया जाता है, जब कैपिंग हेड कैपिंग के नीचे होता है और पहले से सेट किए गए वैक्यूम डिग्री तक पहुँच जाता है, तो कैपिंग हेड अगली प्रक्रिया में चला जाएगा। कैपिंग टॉर्क को कंट्रोल पैनल पर कैपिंग प्रेशर बटन द्वारा समायोजित किया जा सकता है (जैसा कि आप कंट्रोल पैनल में देख सकते हैं)

कैपिंग हेड के अंदर लाल रबर आसानी से घिसने वाला हिस्सा है, इसे बार-बार जांचने और बदलने की ज़रूरत होती है। कैपिंग करते समय, कैपिंग हेड को कैप्स से कसकर बांधना चाहिए, आप अलग-अलग ऊंचाई प्राप्त करने के लिए डाउन मोल्ड के अंदर कुछ डाल सकते हैं। लेकिन ऊंचाई बहुत ज़्यादा नहीं होनी चाहिए, या अगर यह बहुत ज़्यादा है, तो आप वैक्यूम फ़ंक्शन प्राप्त नहीं कर सकते हैं, लेकिन अगर यह पर्याप्त ऊंचाई नहीं है, तो इसे कैप नहीं किया जा सकता है। आमतौर पर कैप्स और डाउन मोल्ड के शीर्ष के लिए दूरी 16 मिमी-19 मिमी होती है

बोतल क्लिक डिवाइस

बोतल क्लिक डिवाइस का उपयोग बोतल को कैपिंग करते समय ठीक करने के लिए किया जाता है, जब रोटरी प्लेट को स्थिति में रखा जाता है, तो बोतल क्लिक सिलेंडर बोतल को ठीक करने के लिए चलता है ताकि अच्छी कैपिंग सुनिश्चित हो सके

इंस्टालेशन

1. मशीन साफ और सुरक्षित स्थान पर होनी चाहिए
2. सुनिश्चित करें कि आपातकालीन स्टॉप उपलब्ध है（चित्र 5）
3. जाँच करने के लिए बिजली की आपूर्ति
4. मशीन को गैस पाइपलाइन के साथ तेल और पानी विभाजक से कनेक्ट करें, हवा के दबाव को 0.6Mpa पर समायोजित करें
5. वैक्यूम टैंक को मशीन से जोड़ें। सुनिश्चित करें कि गैस लीक न हो।

नियंत्रण पैनल संचालन

नियंत्रण पैनल में कैपिंग प्रेशर टेबल, कैपिंग प्रेशर समायोजन, काउंटर, पावर स्विच, वैक्यूम समायोजन और आपातकालीन स्टॉप शामिल हैं।

1. कैपिंग दबाव समायोजन का उपयोग कैपिंग टॉर्क को समायोजित करने के लिए किया जा सकता है, जब यह दक्षिणावर्त होता है, तो दबाव बढ़ जाता है, कैपिंग टॉर्क मजबूत होता है, जब यह वामावर्त होता है, तो दबाव कम हो जाता है, कैपिंग टॉर्क छोटा होता है।
2. आपातकालीन स्टॉप, जब कुछ आपातकालीन हो, आपातकालीन स्टॉप स्विच दबाएं, फिर मशीन सुरक्षित स्थिति में होगी
3. काउंटर यह गिनने के लिए है कि आपने कितने गिलास बनाए हैं, यदि आप रीसेट बटन दबाते हैं, तो काउंटर शून्य के रूप में गिना जाएगा।
4. यदि वैक्यूम डिग्री को समायोजित करने की आवश्यकता है, तो वैक्यूम समायोजित तालिका में "M" दबाएं, और यह "St1" प्रदर्शित करेगा, समायोजित करने के लिए "︽" "︾" दबाएं
5. तेल और पानी विभाजक और दबाव और समायोजन（चित्र 10）

तेल और पानी विभाजक हाथ नियंत्रण वाल्व, दबाव समायोजन, वायु दबाव तालिका, तेल समायोजन, वायु फिल्टर और स्नेहक से मिलकर बनता है

हाथ नियंत्रण वाल्व मशीन की पूरी हवा की आपूर्ति को चालू और बंद करने के लिए है

दबाव समायोजन का अर्थ है मशीन को दबाव प्रदान करना, जब यह दक्षिणावर्त होता है तो दबाव बढ़ जाता है, जब यह वामावर्त होता है तो दबाव कम हो जाता है।

वायु दाब तालिका मशीन के कार्य दबाव को प्रदर्शित करने के लिए है

तेल समायोजन मशीन को तेल की आपूर्ति करना है, जब यह दक्षिणावर्त होता है, तो तेल कम हो जाता है, जब यह वामावर्त होता है, तो तेल बढ़ जाता है

एयर फिल्टर संपीड़ित हवा के पानी को हटाने के लिए है, जब तेल और पानी विभाजक का दबाव शून्य है, तो एयर फिल्टर स्वचालित रूप से पानी को हटा देगा।

स्नेहक मशीन के लिए तेल की आपूर्ति करता है, पहले हवा की आपूर्ति बंद करने की जरूरत है, और स्नेहक में कुछ तेल डालना है, लगभग 2-3 महीने प्रति बार।

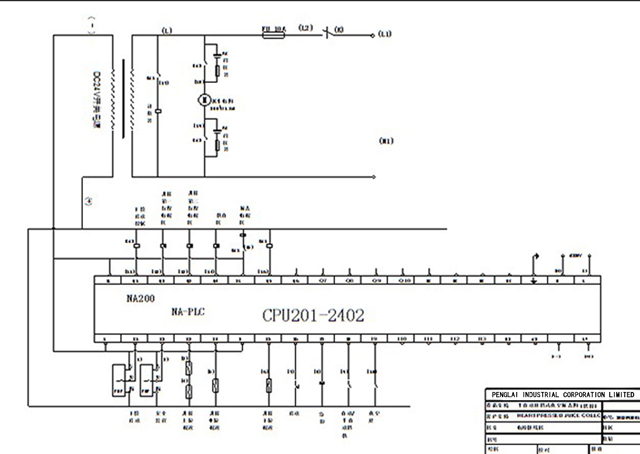

वैक्यूम कैपिंग मशीन के लिए इलेक्ट्रिक ड्राइंग

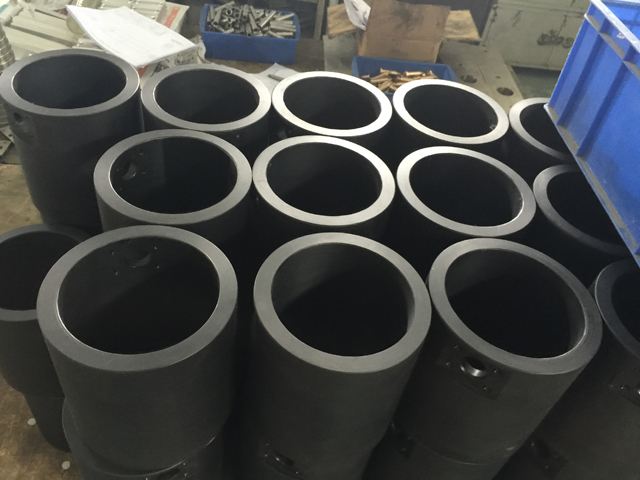

विभिन्न आकार के जार/बोतलों के अनुरूप मोल्ड के लिए स्पेयर पार्ट्स
