अर्ध स्वचालित केबल वायर स्टिकर प्रिंट-अप्लाई फोल्डिंग लेबलिंग मशीन

मॉडल: VK-T807
लेबलिंग सटीकता: ±0.2मिमी;
लेबलिंग गति: 1500-1800 पीस/एच
छोटे तार व्यास प्रकार: गति 2000p पीसीएस/एच
लागू उत्पाद का आकार: मूल प्रकार: व्यास: 6~15 मिमी
छोटे व्यास प्रकार: 1~5 मिमी
बड़े व्यास प्रकार: 15 मिमी से अधिक को अनुकूलित करने की आवश्यकता है
लागू लेबल आकार: लंबाई: 25~210 मिमी इस सीमा से बाहर के उत्पादों को अनुकूलित करने की आवश्यकता है चौड़ाई: 10~65 मिमी
कुल आकार: 850*650*1300 लंबाई × चौड़ाई × ऊंचाई, लंबा लेबल चौड़ाई आयाम को बढ़ाएगा
उपयुक्त विद्युत आपूर्ति: 220v/50hz;
कुल वजन: 128 किलोग्राम.

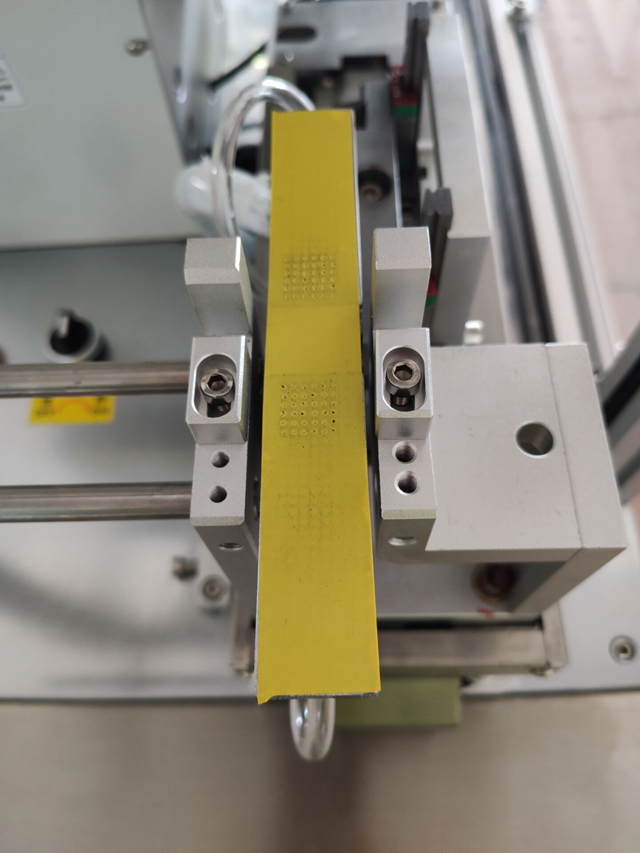

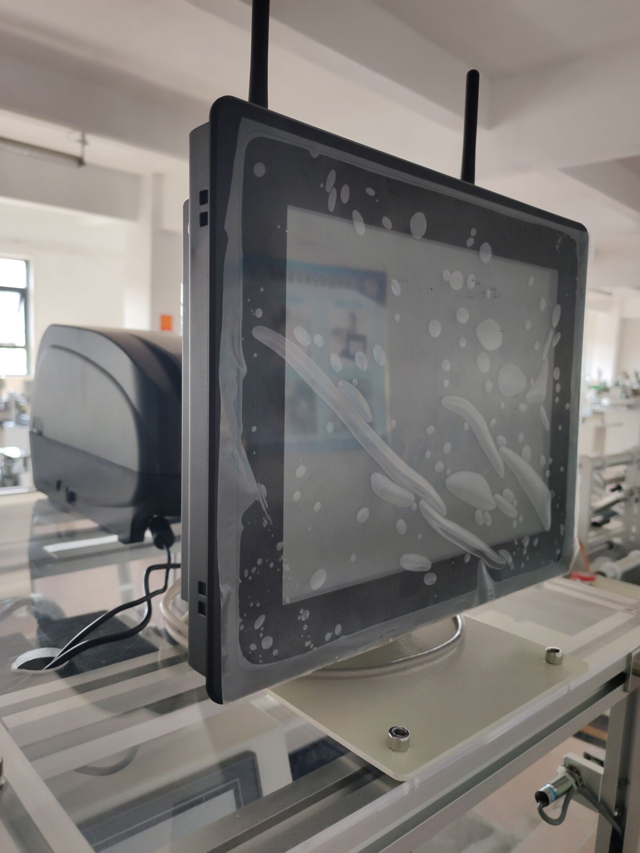

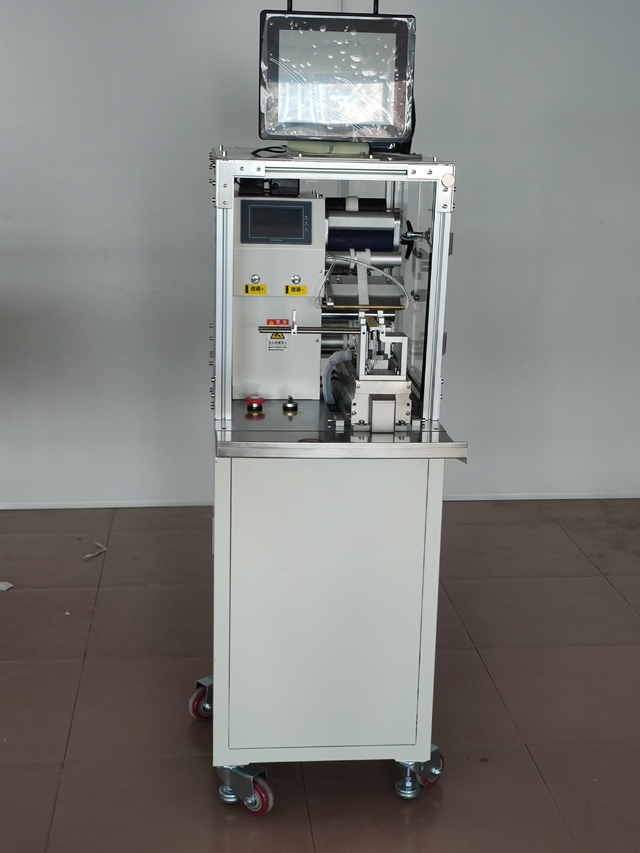

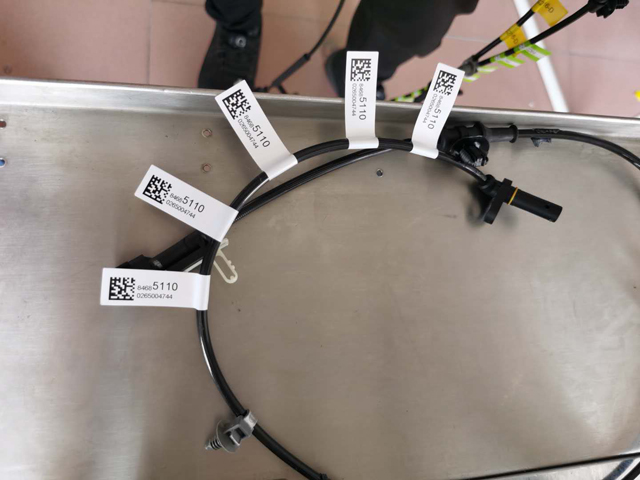

वास्तविक समय प्रिंटर भाग के साथ क्यूआर कोडर

मानक मॉडल तकनीकी मापदंडों, अन्य विशेष आवश्यकताओं और कार्यों को अनुकूलित किया जा सकता है।

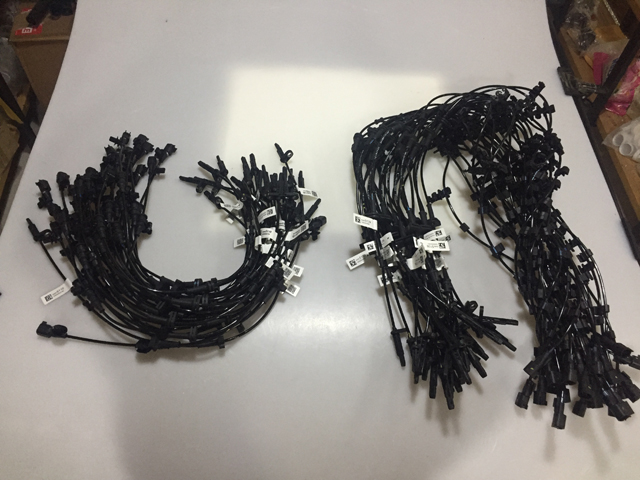

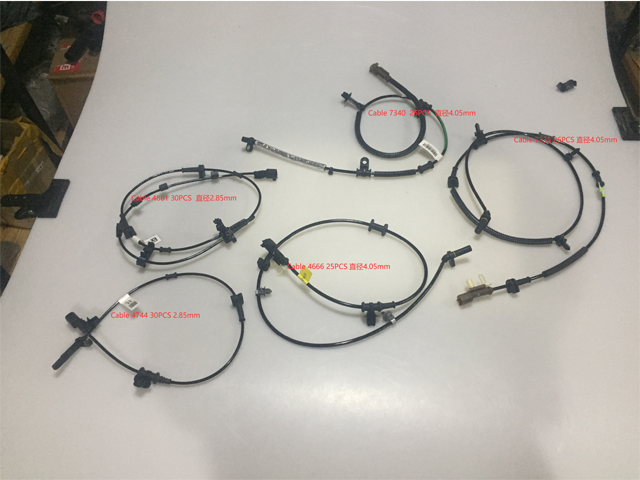

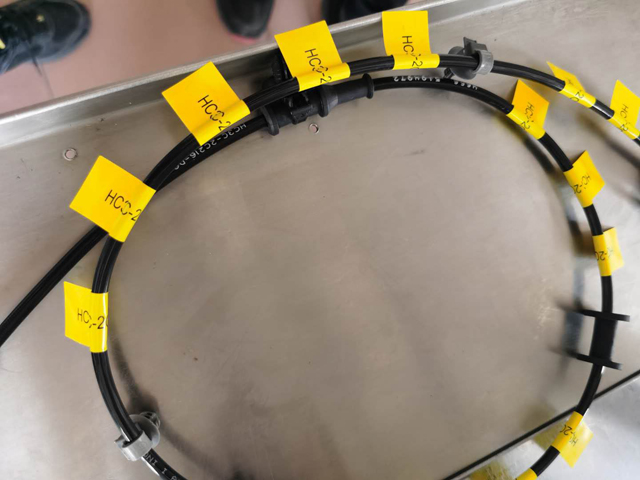

सभी प्रकार के तारों और केबलों पर फोल्डिंग लेबल के लिए लागू, जैसे कि बिजली लाइनें, कंप्यूटर परिधीय केबल, इलेक्ट्रॉनिक सेंसर केबल, हेडफोन केबल, बिजली लाइनें, फाइबर ऑप्टिकल लाइनें, केबल लाइनें, पाइप केबल, यूएसबी केबल, फैक्स / प्रिंटर के केबल, आदि।

विस्तृत रेंज के उत्पादों के आकार के लिए लागू, विभिन्न उत्पादों को समायोजित करने और बदलने में आसान।

संचालन प्रक्रिया:

मूल सिद्धांत: सेंसर उत्पाद के गुजरने का पता लगाता है, लेबलिंग नियंत्रण प्रणाली को संकेत लौटाता है, पीएलसी प्रसंस्करण के माध्यम से संकेत संसाधित करता है, लेबल को उचित समय पर पूर्व निर्धारित उत्पाद की स्थिति में पहुंचाता है, जब उत्पाद कवरिंग तंत्र के माध्यम से बहता है, लेबल ठोस रूप से कवर हो जाएगा, लेबलिंग कार्रवाई पूरी हो गई है।

प्रक्रिया: उत्पाद लगाएं -> उत्पाद पहचान (स्वचालित रूप से) -> लेबलिंग (स्वचालित रूप से) -> कवरिंग (स्वचालित रूप से) -> लेबलयुक्त उत्पाद एकत्र करें।

विशेषताएँ

अनुप्रयोगों की विस्तृत श्रृंखला, विभिन्न विनिर्देशन उत्पाद के लिए उपयुक्त;

सुविधाजनक उपयोग, विस्तृत रेंज समायोजन, विभिन्न विनिर्देश उत्पादों पर लेबलिंग।

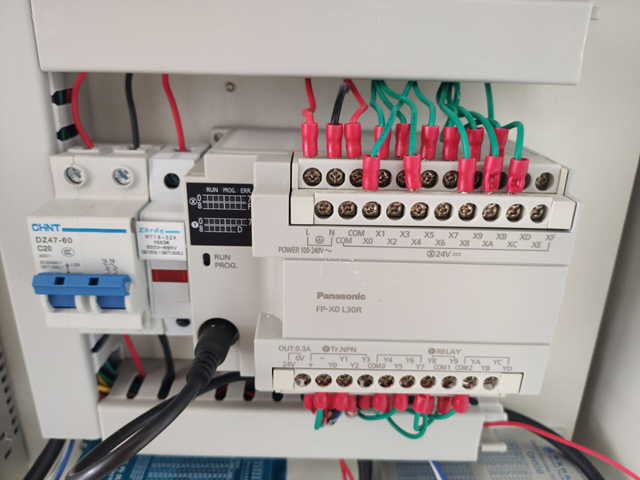

उच्च स्थिरता, उन्नत इलेक्ट्रॉनिक नियंत्रण प्रणाली जिसमें पैनासोनिक पीएलसी जर्मनी लेबल इलेक्ट्रिक आई, समर्थन उपकरण 7 × 24 घंटे का ऑपरेशन शामिल है;

एप्लिकेशन की सीमा:

लागू लेबल: स्वयं चिपकने वाला लेबल/फिल्म, इलेक्ट्रॉनिक निगरानी कोड, बारकोड और इसी तरह।

अनुप्रयोग: तार और केबल, बड़ी चौड़ाई, बहु-विनिर्देश, उच्च परिशुद्धता तह लेबल उत्पाद।

लागू उद्योग: इलेक्ट्रॉनिक्स, तार, केबल और अन्य उद्योगों में व्यापक रूप से उपयोग किया जाता है।

अनुप्रयोग: तार लेबलिंग, कंप्यूटर परिधीय लेबलिंग, यूएसबी केबल, आदि।

तह डिवाइस समायोजित किया जा सकता है, गैर उत्पाद रेंज ग्राहक के नमूने के अनुसार अनुकूलित किया जा सकता है।

लेबलिंग मशीन कैसे संचालित करें?

कृपया संचालन से पहले विद्युत आपूर्ति वोल्टेज (ac220v), वायु दाब 4-6kgf की पुष्टि करें, तथा बाह्य विद्युत आपूर्ति में विश्वसनीय ग्राउंडिंग अवश्य होनी चाहिए।

बिजली की आपूर्ति।

चेसिस के शीतलन छिद्र को अवरुद्ध न करें।

गैर-पेशेवर तकनीशियन चेसिस को खोलने पर सख्ती से रोक लगाते हैं।

उपकरण संचालित करते समय शरीर के संपर्क की परिचालन सीमा सख्त वर्जित है।

जब उपकरण खराब हो जाए तो सबसे पहले पावर स्विच बंद कर देना चाहिए तथा विद्युतीकृत रखरखाव पर सख्त प्रतिबंध लगा देना चाहिए।

इस मशीन का उपयोग वायर हार्नेस और गोल रॉड के फोल्डिंग और लेबलिंग कार्य के लिए किया जाता है।

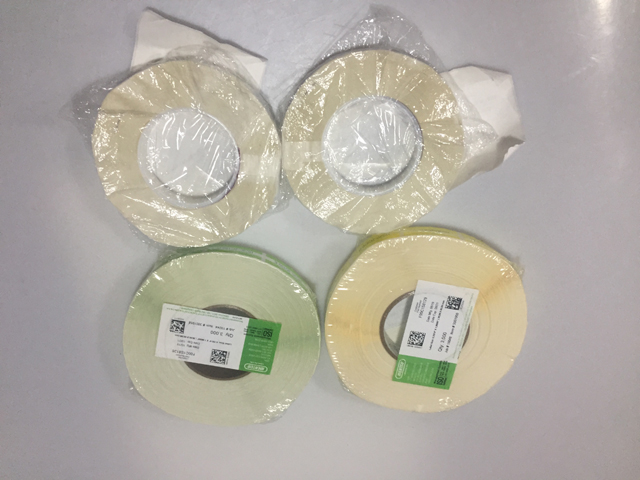

लागू लेबल पैरामीटर: लेबल रोल का आंतरिक व्यास 76 मिमी और बाहरी व्यास अधिकतम 240 मिमी; (अन्य विनिर्देश तय किए जाने चाहिए)। लेबल सामग्री: पीवीसी, पीईटी, कपड़ा, कागज और इतने पर; लेबल विनिर्देश: विशिष्ट मशीन के अनुसार

लेबलिंग सटीकता: = 0.2 मिमी;

क्षमता: 1500 पीसी/घंटा;

बाहरी आकार: 630*740*1040 मिमी (लम्बाई*चौड़ाई*ऊंचाई);

मशीन का वजन: लगभग 86 किग्रा;

लागू तार दोहन: विशिष्ट मशीन के अनुसार

ऑपरेशन का वर्णन

स्थापना:

डिवाइस को आवश्यक स्थापना स्थान पर ले जाता है।

यूनिवर्सल व्हील ब्रेक को रौंद दिया और यूनिवर्सल व्हील को ठीक करके उसे चिकना बना दिया।

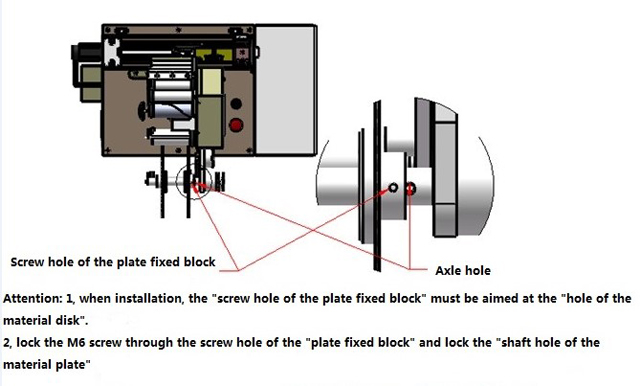

लेबल बाधक प्लेट: स्थापित करते समय, हमें "डिस्क फिक्सिंग ब्लॉक के स्क्रू छेद" को "सामग्री शाफ्ट छेद" में ठीक करना होगा, और सामग्री फिक्सिंग ब्लॉक के स्क्रू छेद के माध्यम से एम 6 स्क्रू को पेंच करना होगा और इसे सामग्री ट्रे के एक्सल छेद में लॉक करना होगा।

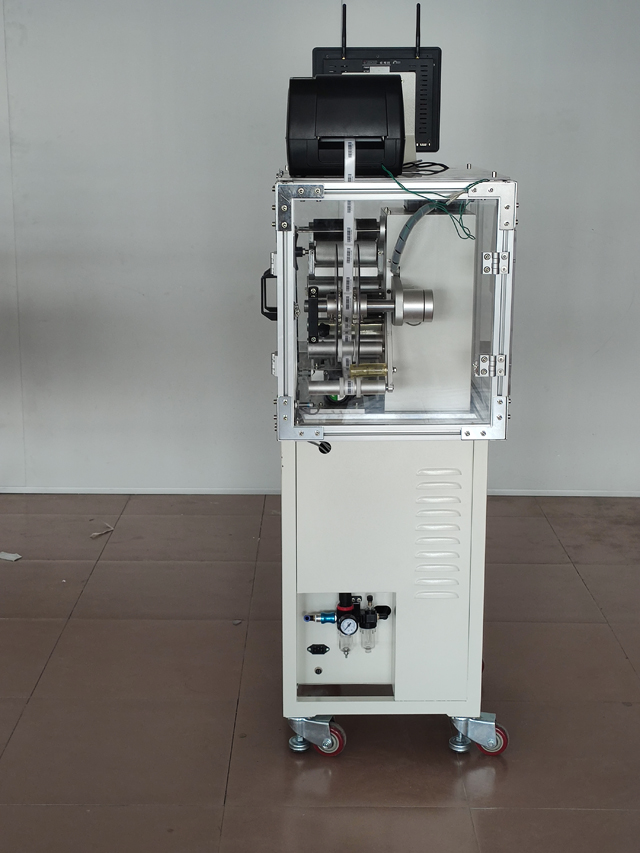

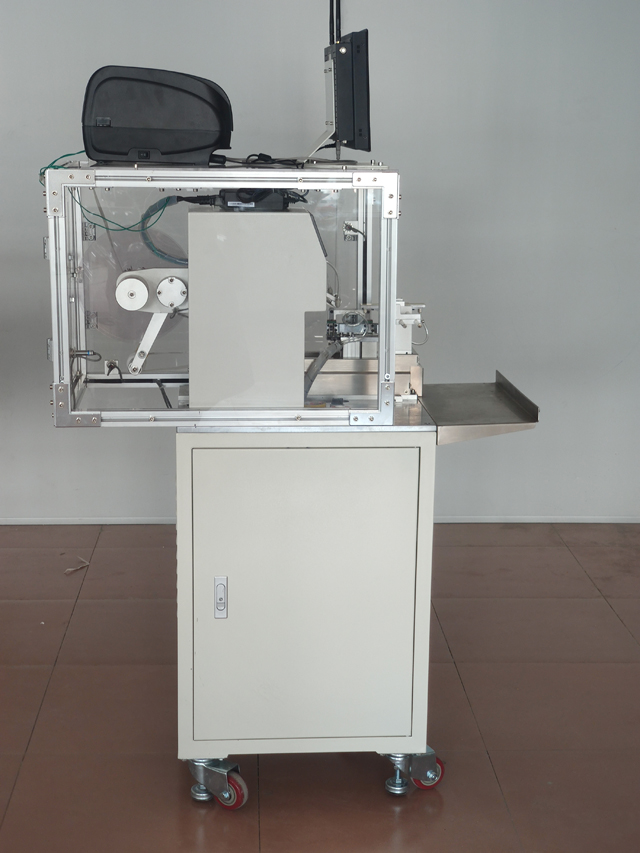

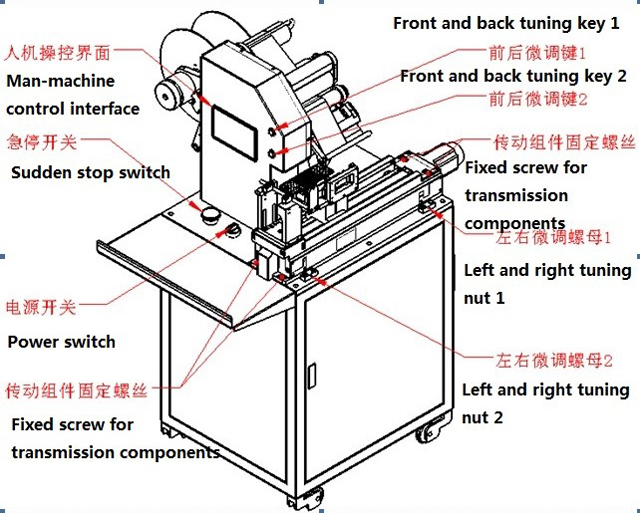

उपकरण उपस्थिति, महत्वपूर्ण भाग और मानव-मशीन नियंत्रण इंटरफ़ेस

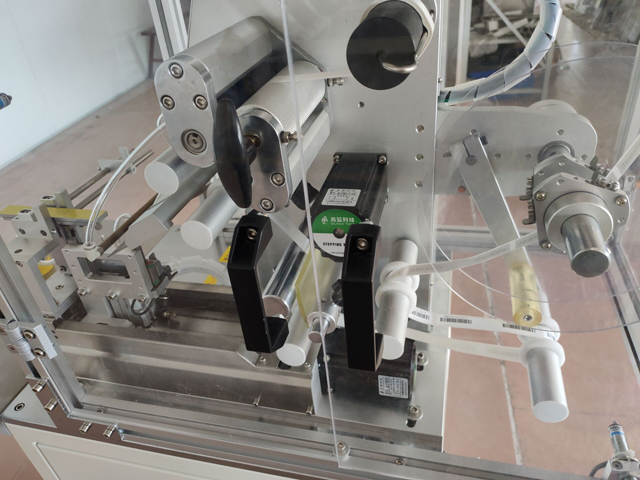

महत्वपूर्ण भाग.

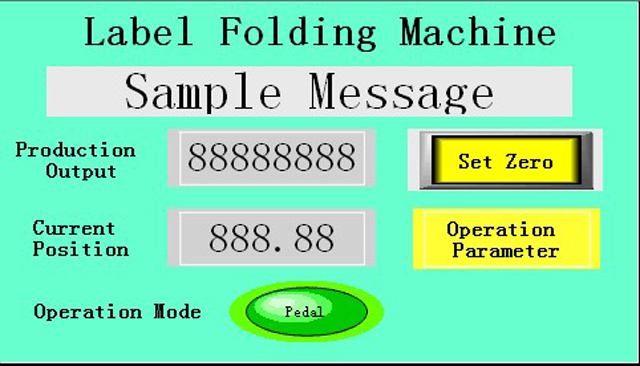

मुख्य चित्र.

आउटपुट: क्षमता गणना, शून्य करने के लिए "आउटपुट शून्य" कुंजी दबाएँ;

वर्तमान स्थिति: लेबल ट्रांसमिशन मॉड्यूल के स्लाइडिंग मोड की वास्तविक समय स्थिति दूरी प्रदर्शन, इकाई मिमी;

ऑपरेशन मोड "स्वचालित" और "पैर चलना" दो प्रकार के होते हैं।

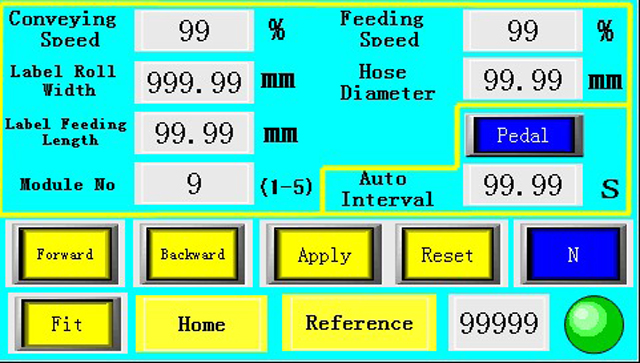

उपयोगकर्ता पैरामीटर

मानक बोर्ड गति: सूचक बोर्ड संचालन की गति, 0-100% के अनुसार समायोजित।

मार्क गति: स्ट्रिपर प्लेट से लेबल को हटाने की गति को संदर्भित करता है, जिसे 0-100% तक समायोजित किया जाता है।

निचले कागज़ की चौड़ाई: लेबल पेपर की चौड़ाई, इकाई मिमी.

तार व्यास: एकल तार व्यास इनपुट, फ्लैट तार या बहु तार इनपुट सीधे डबल मोटाई से लड़ने के लिए, मिमी।

मार्क की लंबाई: स्ट्रिपर प्लेट से लेबल की लंबाई को नियंत्रित करें, इकाई मिमी।

आगे: "आगे" कुंजी दबाएं, टैग ड्राइव मॉड्यूल आगे स्लाइड करेगा, यह फ़ंक्शन लक्ष्य स्थिति की दूरी को समायोजित कर सकता है।

वापस: "वापस" कुंजी दबाएं, टैग ड्राइव मॉड्यूल पीछे की ओर स्लाइड करेगा, इस फ़ंक्शन को लेबलिंग बिंदु की स्थिति की दूरी को डीबग किया जा सकता है।

फिट: "फिट" कुंजी दबाएं, सीधे एयर प्लेट क्लैंप सिलेंडर और वायरिंग हार्नेस प्लेसिंग मॉड्यूल ऊपरी और निचले मूविंग सिलेंडर को स्थानांतरित कर देगा। यह फ़ंक्शन वायरिंग हार्नेस और वैक्यूम प्लेट क्लैम्पिंग के बीच की दूरी को डीबग कर सकता है।

रीसेट: रीसेट बटन के बाद हेडर को वापस शून्य पर ले जाएं।

बिजली: लेबल बेस पेपर के विभिन्न विनिर्देशों के प्रतिस्थापन के बाद, सिस्टम को स्वचालित रूप से लेबल और नीचे पेपर प्रवेश सीखने की अनुमति देने के लिए विद्युत कुंजी को लंबे समय तक दबाएं।

संचालन विधि:

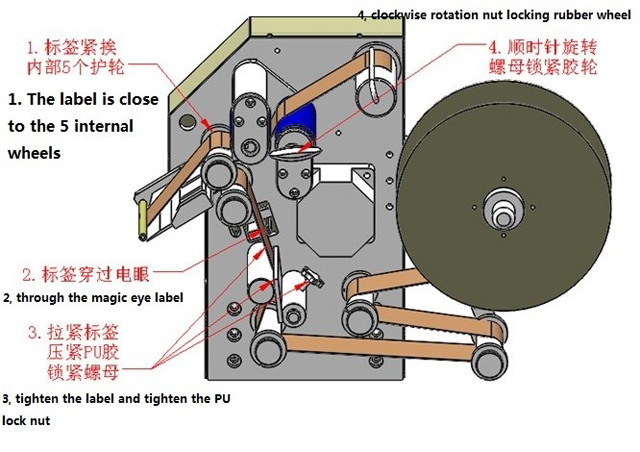

लेबल स्थापित किया गया है, और लेबल स्ट्रिपर मॉड्यूल में नीचे दिए अनुसार स्थापित किया गया है।

पावर स्विच को घड़ी की दिशा में घुमाएँ और पावर चालू करें। स्टॉप कुंजी दबाएँ और घड़ी की दिशा में घुमाएँ।

स्विचिंग और समायोजन मशीन

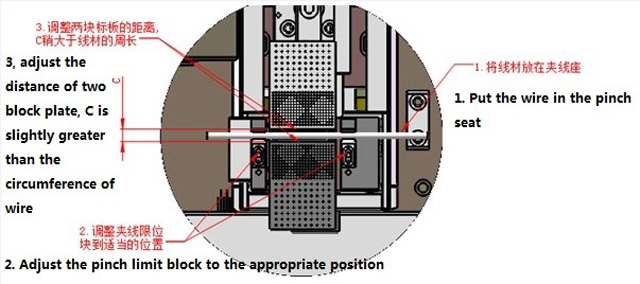

तार के व्यास के अनुसार समायोजन, कनेक्शन सीट, प्लेटों के बीच की दूरी, जैसे कि निम्नलिखित आंकड़ा

चित्र 3 के नीचे के कागज की चौड़ाई में नीचे के कागज की चौड़ाई इनपुट करें, और तार का व्यास तार के व्यास में इनपुट है।

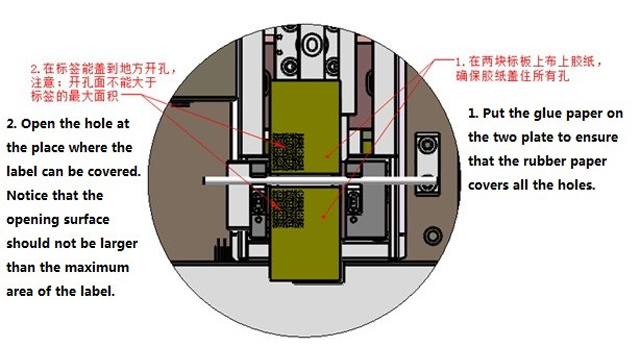

चिपकने वाला टेप और खुले स्थान

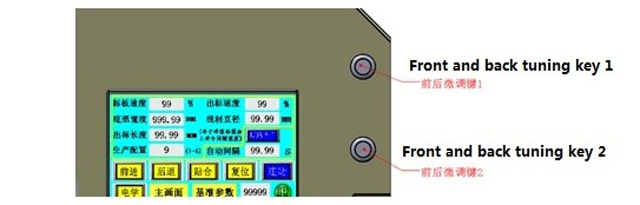

उत्पादन की प्रक्रिया में, यदि लेबल लेबल से पहले और बाद में संरेखित नहीं है, तो इसे सीधे "नीचे कागज की चौड़ाई" कॉलम में समायोजित किया जा सकता है। "फ्रंट और बैक टोन कुंजी" 1 "फ्रंट और रियर माइक्रो ट्यून कुंजी 2" समायोजन को भी स्थानांतरित कर सकते हैं, प्रत्येक चाल 0.1 मिमी बदलने के लिए।

लेबल बाएँ और दाएँ समायोजन मशीन

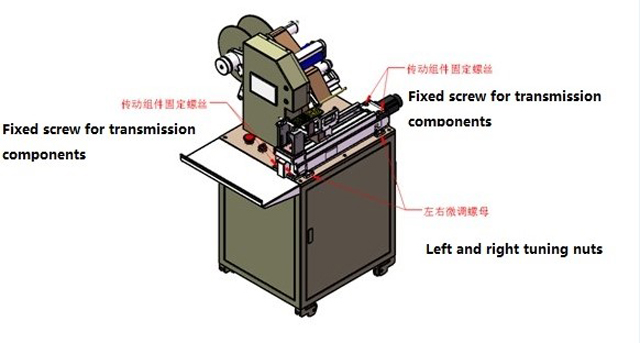

यदि लेबल मुड़े हुए हैं, यदि बाएं और दाएं पक्ष संरेखित नहीं हैं, तो चार ट्रांसमिशन घटकों को ढीला किया जाना चाहिए, फिर बाएं और दाएं ट्रिमिंग नट को विचलन दिशा और लेबल की डिग्री के अनुसार समायोजित किया जाना चाहिए। अंत में, चार ट्रांसमिशन घटकों को लॉक किया जाना चाहिए।

रखरखाव और रखरखाव

दबाव पर सख्ती से रोक लगाएं, कृपया किसी भी समय साफ रखें।

समय पर मशीन को लुब्रिकेट करने के लिए। मानक प्लेट की सक्रिय स्थिति महीने में एक बार जोड़ी जाती है। यदि चिकनाई तेल समय पर है तो विभाजक कप की जाँच करें, यदि समय पर पूरक नहीं है।

मशीन के विभिन्न भागों में सिंक्रोनस बेल्ट के घिसाव की जांच के लिए तीन महीने का समय
