अर्ध स्वचालित लग कैप्स ग्लास जार बोतलें चक वैक्यूम कैपिंग मशीन

वीके-एसवीसी ग्लास जार वैक्यूम कैपिंग मशीन
बिजली आपूर्ति: AC220V/50-60Hz
कैपिंग गति: 1200-1500bph
पावर: ≤1.3KW (वैक्यूम पंप शामिल)
कैप व्यास: Φ30-Φ85मिमी, Φ85-Φ110मिमी
बोतल की ऊंचाई: 50-180 मिमी, 120－250 मिमी
बोतल का व्यास: Φ30-Φ80mm Φ80-Φ150mm
सीमित वैक्यूम डिग्री: -0.08Mpa
कैपिंग टॉर्शन: 5-25 एनएम
वायु खपत: 0.5m3/0.7Mpa
मशीन का आकार: 750*700*1350मिमी
वजन: 157 किग्रा

इस श्रृंखला कैपिंग मशीन का उत्पादन वर्षों के अनुभव के साथ हमारे द्वारा शोध और उत्पादन किया गया है, यह घरेलू मूल निर्माण है, यह वैक्यूम के लिए वैक्यूम पंप का उपयोग करता है, उच्च वैक्यूम डिग्री उपलब्ध है, कैपिंग टॉर्क और वैक्यूम स्तर को मांग पर सेट किया जा सकता है, जो विभिन्न आकारों और कैपिंग के लिए बोतलों के आकार के साथ संगत है, मजबूत संगतता और समायोजित करने में आसान है।

मुख्य वायवीय और विद्युत घटक विश्व प्रसिद्ध ब्रांडों, स्थिर और विश्वसनीय प्रदर्शन से हैं।

भोजन, डिब्बाबंद भोजन, पेय पदार्थ, मसालों, स्वास्थ्य देखभाल उत्पादों और अन्य उद्योगों के लिए टिनप्लेट कैप्स वैक्यूम कैपिंग के साथ कांच की बोतलों में व्यापक रूप से उपयोग किया जाता है।

इनलाइन स्क्रू कैपर की तरह किनारों से कसने के बजाय, चक कैपर में एक चक होता है जो कैप को मजबूती से पकड़ता है और कैप को ऊपर से बोतल पर घुमाता है और इस प्रकार कैप टॉर्क को नियंत्रित करने के लिए क्लचिंग तंत्र को बहुत सटीक रूप से सेट किया जा सकता है।

चक कैपिंग मशीनें सिंगल हेड से लेकर मल्टीपल हेड हाई स्पीड मशीनों तक उपलब्ध हैं। चक कैपिंग मशीन का सबसे बड़ा फायदा यह है कि यह हाई स्पीड ऑपरेशन के लिए स्केलेबिलिटी है और निश्चित रूप से कैप की सटीक टॉर्किंग है।

चक कैपर का नुकसान यह है कि प्रत्येक बोतल के आकार के लिए भागों को बदलने की आवश्यकता होती है और यदि कैप का आकार बदलता है तो सभी चक को भी बदलना पड़ता है (इस संभावना का उल्लेख नहीं करना कि छंटाई और कैप संवहन के लिए भी भागों को बदलने की आवश्यकता हो सकती है)।

चक कैपिंग मशीन पर विचार करते समय, सभी बोतलों के लिए एक ही कैप का उपयोग करने पर गंभीरता से विचार करना चाहिए, क्योंकि बोतल बदलने वाले पुर्जे विभिन्न प्रकार के कैप के लिए चक बदलने की तुलना में अपेक्षाकृत सस्ते होते हैं।

मुख्य तकनीकी पैरामीटर:

मॉडल: वीके-एसवीसी

बिजली आपूर्ति: AC220V/50-60Hz

कैपिंग गति: 1200-1500bph

पावर: ≤1.3KW (वैक्यूम पंप शामिल)

कैप व्यास: Φ30-Φ85मिमी, Φ85-Φ110मिमी

बोतल की ऊंचाई: 50-180 मिमी, 120－250 मिमी

बोतल का व्यास: Φ30-Φ80mm Φ80-Φ150mm

सीमित वैक्यूम डिग्री: -0.08Mpa

कैपिंग टॉर्शन: 5-25N.M

वायु खपत: 0.5m3/0.7Mpa

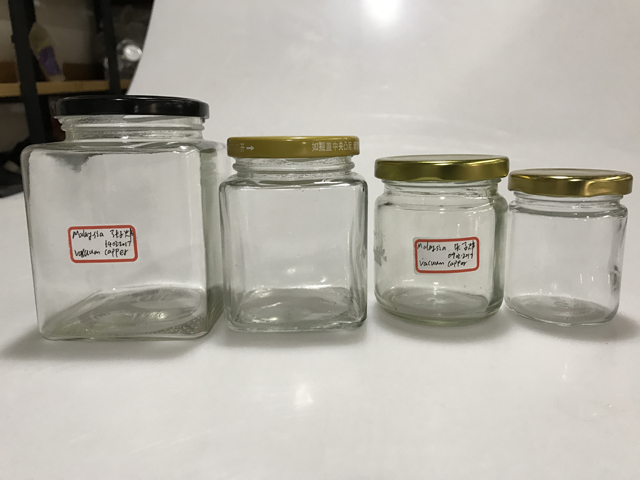

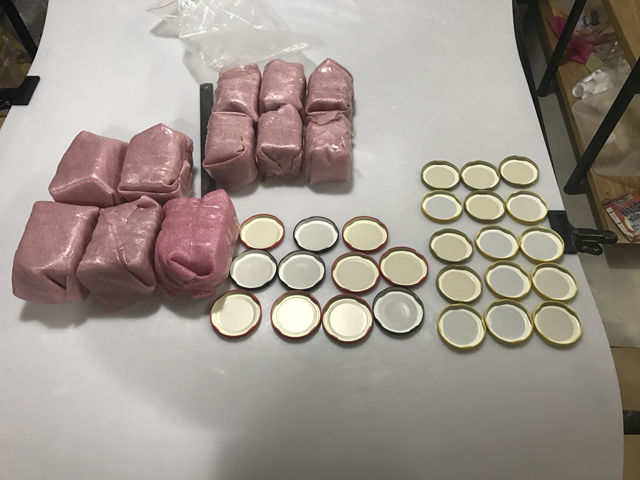

मशीन को ग्राहकों से भेजे गए वास्तविक जार/बोतलों के नमूनों के अनुसार अनुकूलित किया जाना चाहिए:

संचालन निर्देश:

ए. संरचना और कार्य सिद्धांत

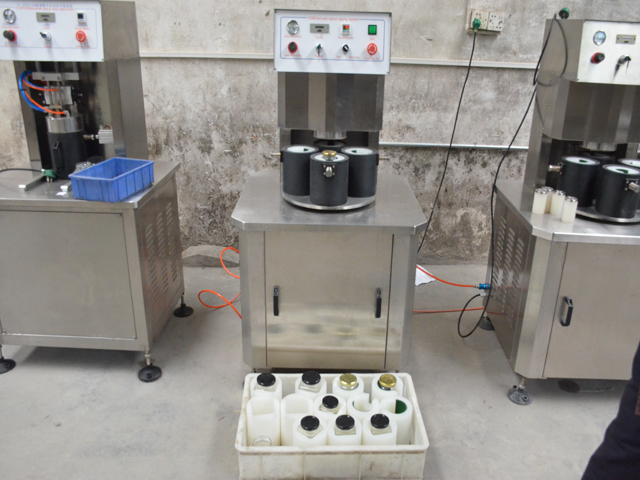

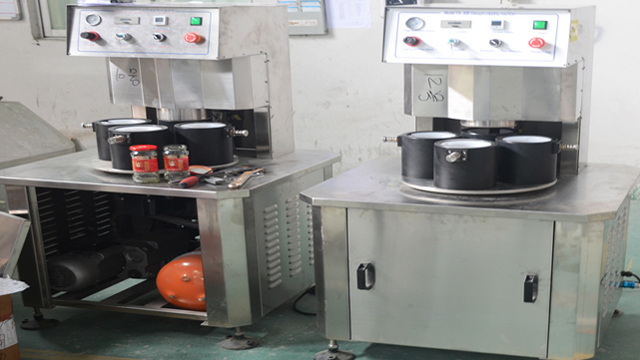

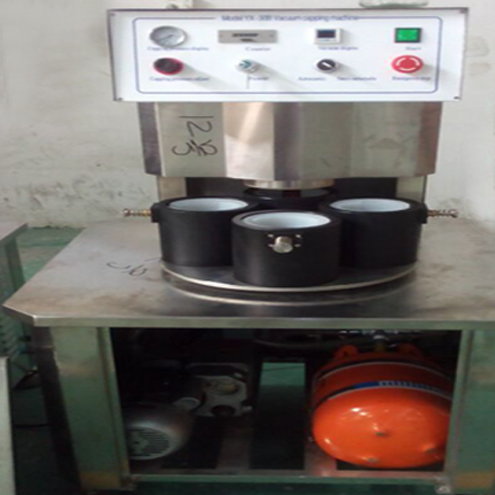

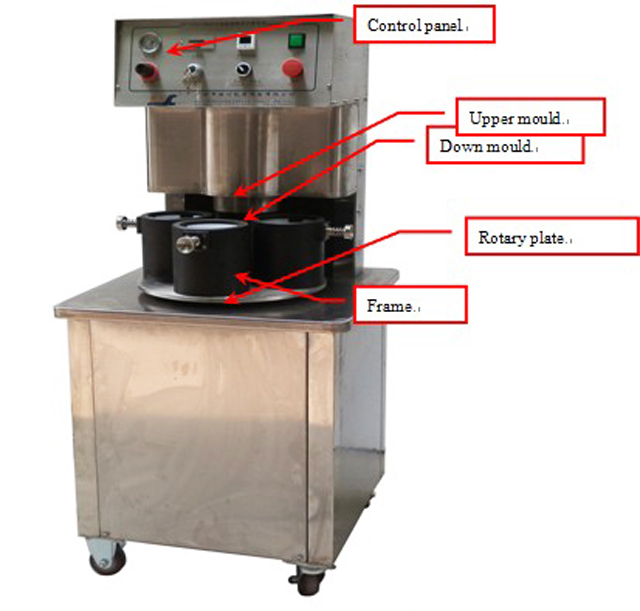

चित्र 1 वैक्यूम कैपिंग मशीन

कार्य सिद्धांत और कार्य

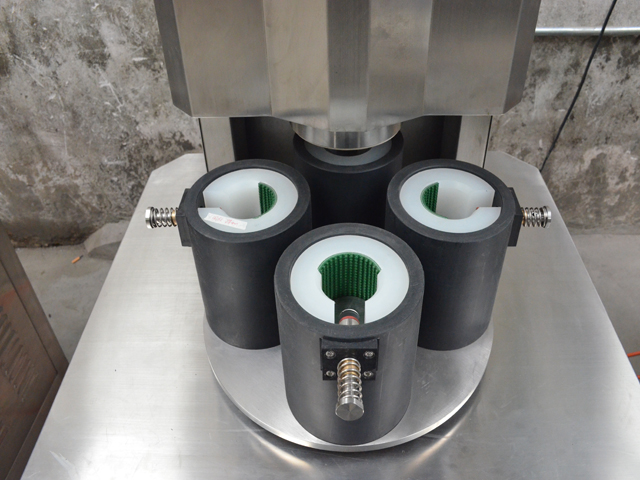

इस मशीन में मशीन फ्रेम, ऊपरी मोल्ड डाउन मोल्ड, रोटरी पोजिशन सिस्टम, कैपिंग स्ट्रक्चर, वैक्यूम सिस्टम, इलेक्ट्रिक और प्रेशर कंट्रोल सिस्टम शामिल हैं। इस प्रकार कार्य करें: कैप के साथ ग्लास को डाउन मोल्ड में डालें, फिर डाउन मोल्ड को हाथ से कैपिंग हेड के केंद्र में रखें। फिर मशीन वैक्यूम के साथ स्वचालित रूप से कैपिंग करेगी।

इस मशीन के निम्नलिखित कार्य हैं:

1. जब आप डाउन मोल्ड को कैपिंग हेड के केंद्र में रखते हैं, तो मशीन स्वचालित रूप से वैक्यूम के साथ कैपिंग करेगी;

2. सबसे कम वैक्यूम सेट फ़ंक्शन: यदि मशीन पहले सेट के अनुसार वैक्यूम डिग्री तक नहीं पहुंच सकती है, तो मशीन अगली प्रक्रिया के लिए काम नहीं करेगी;

3. कैपिंग टॉर्क फ़ंक्शन: कैपिंग हेड को एयर सिलेंडर द्वारा स्थानांतरित किया जाता है, और दबाव द्वारा समायोजित किया जा सकता है;

मुख्य संरचना और घटक:

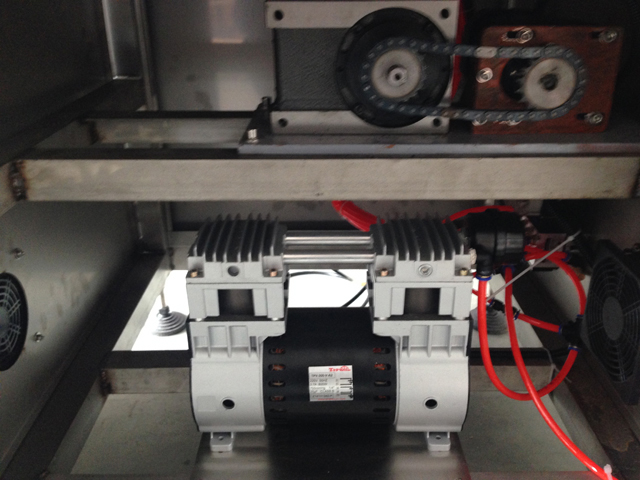

वैक्यूम पंप और वैक्यूम टैंक:

वैक्यूम पंप और वैक्यूम टैंक का उपयोग वैक्यूम फ़ंक्शन को प्राप्त करने के लिए किया जाता है, वैक्यूम पंप वैक्यूम तेल के साथ होना चाहिए, अंदर वैक्यूम तेल का आधा हिस्सा ठीक है। अगर अंदर वैक्यूम तेल नहीं है तो मशीन का उपयोग करने की अनुमति नहीं है।

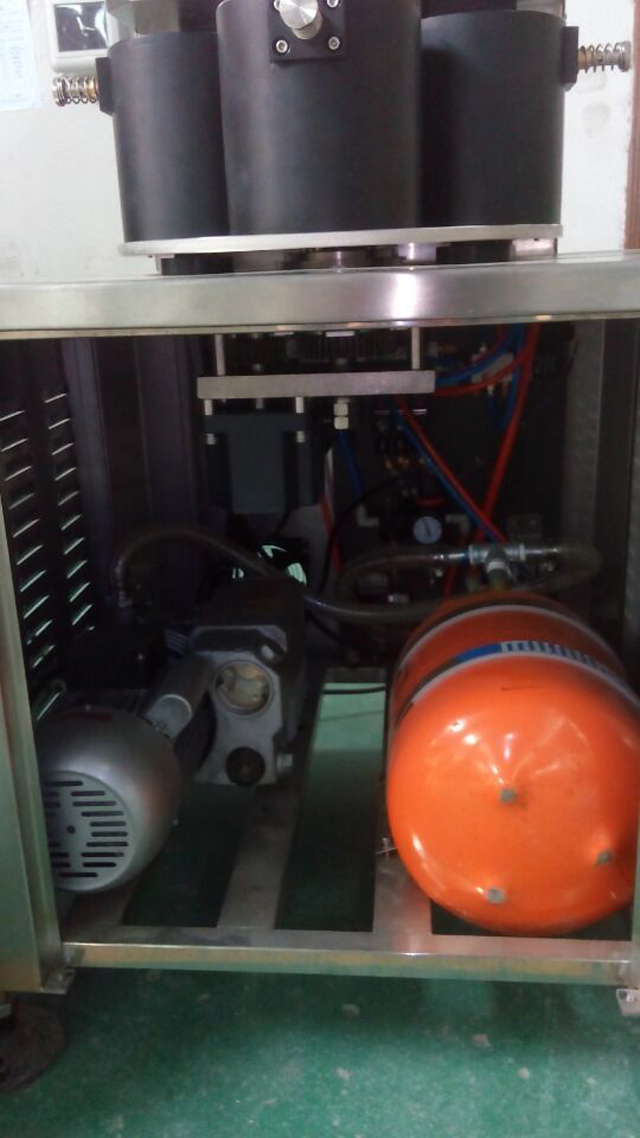

चित्र 2 वैक्यूम टैंक और वैक्यूम पंप

कृपया वैक्यूम पंप और वैक्यूम टैंक को ऊपर दिए गए चित्र के अनुसार कनेक्ट करें और बिजली की आपूर्ति करें

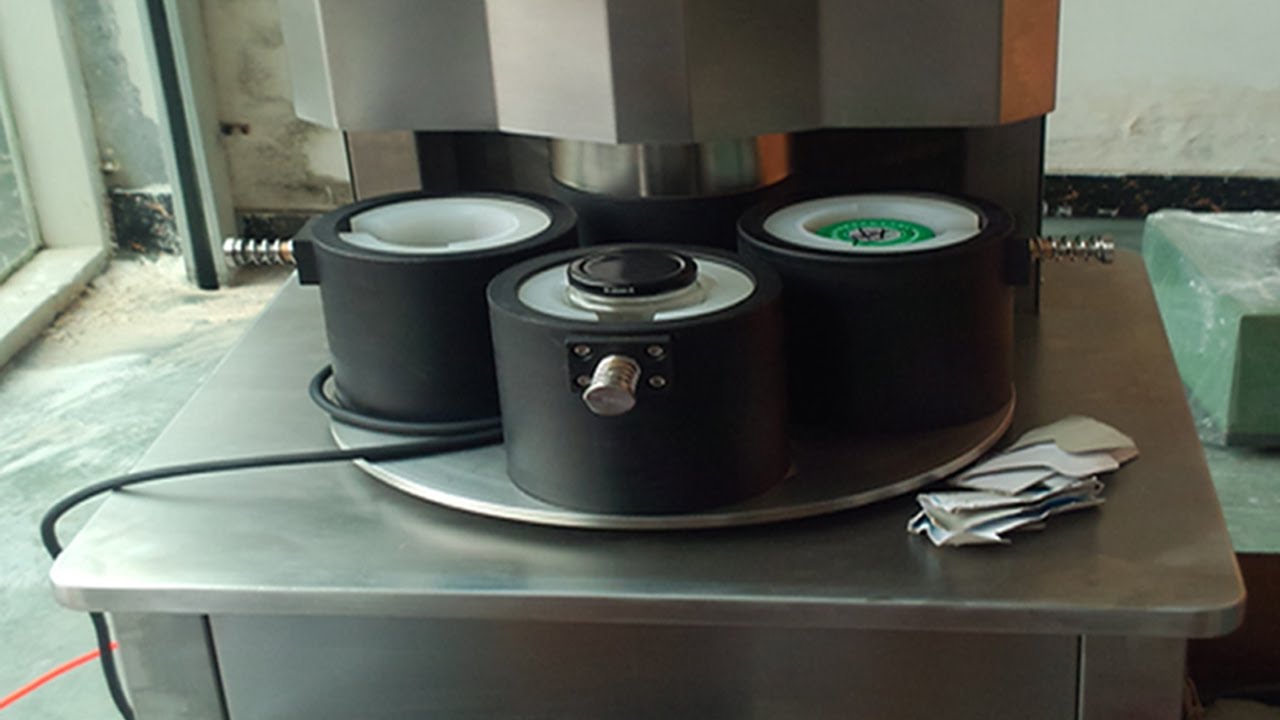

रोटरी प्लेट संरचना

चित्र 3

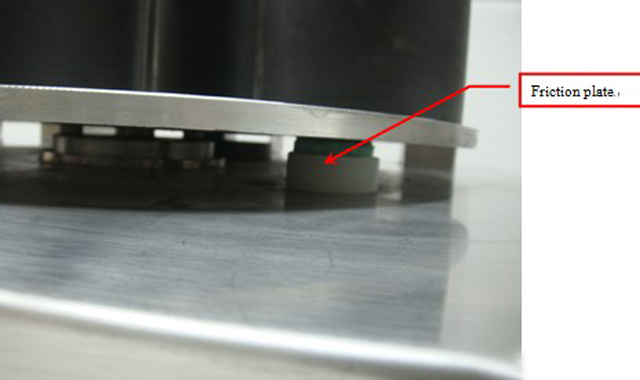

यह रोटरी प्लेट 4 चरणों द्वारा स्थानांतरित की जाती है यह सुनिश्चित करने के लिए कि रोटरी प्लेट स्थिर रूप से आगे बढ़े, यह रोटरी प्लेट स्थिर आंदोलन सुनिश्चित करने के लिए प्रतिरोध की आपूर्ति के लिए 3 घर्षण प्लेटों को अपनाती है। काम करते समय मशीन को साफ रखना चाहिए, और घर्षण प्लेटें धीरे-धीरे खराब हो जाएंगी, नियमित रूप से जांच करें और नियमित रूप से बदलें।

चित्र 4

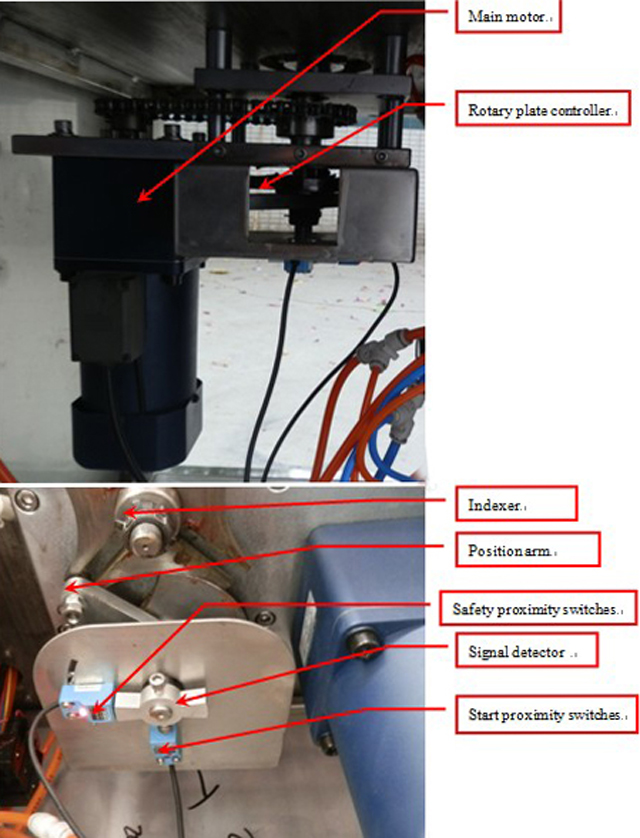

रोटरी प्लेट को मुख्य मोटर द्वारा चलाया जाता है, जब सिग्नल डिटेक्टर प्रारंभ निकटता स्विच पर जाता है और सिग्नल प्राप्त करता है (सिग्नल डिटेक्टर और निकटता स्विच लगभग 2-3 मिमी है), ऊपरी मोल्ड कैपिंग पर जाता है, जब यह कैपिंग होता है, मोटर अभी भी काम कर रहा है, जब सिग्नल डिटेक्टर सुरक्षा निकटता स्विच पर जाता है और सिग्नल प्राप्त करता है, मोटर काम करना बंद कर देता है।

चित्र 5

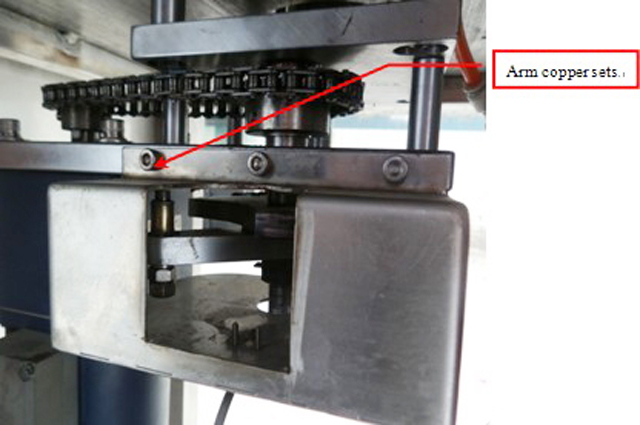

काम करते समय आर्म कॉपर सेट घिस जाएगा, इस पर नियमित रूप से ग्रीस लगाना चाहिए और जब यह खराब हो जाए तो इसे बदल देना चाहिए। बदलते समय आप चित्र 5 देख सकते हैं

कैपिंग संरचना

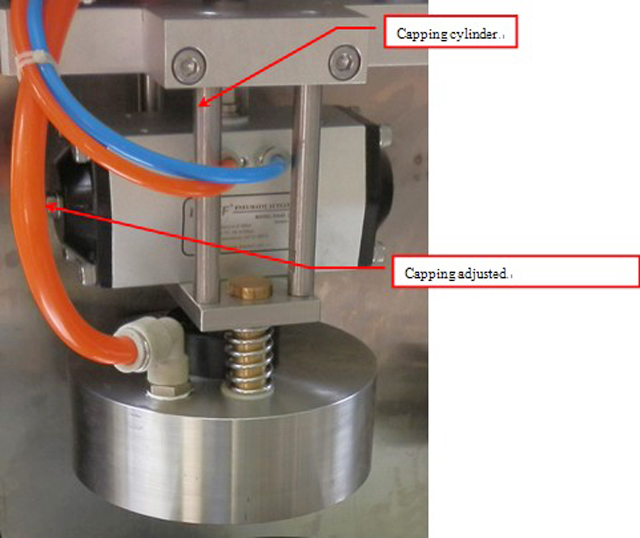

कैपिंग हेड

कैपिंग हेड को सिलेंडर द्वारा ऊपर और नीचे ले जाया जाता है, जब कैपिंग हेड कैपिंग के नीचे होता है और पहले से सेट किए गए वैक्यूम डिग्री तक पहुँच जाता है, तो कैपिंग हेड अगली प्रक्रिया में चला जाएगा। कैपिंग टॉर्क को कंट्रोल पैनल पर कैपिंग प्रेशर बटन द्वारा समायोजित किया जा सकता है (जैसा कि आप कंट्रोल पैनल में देख सकते हैं)

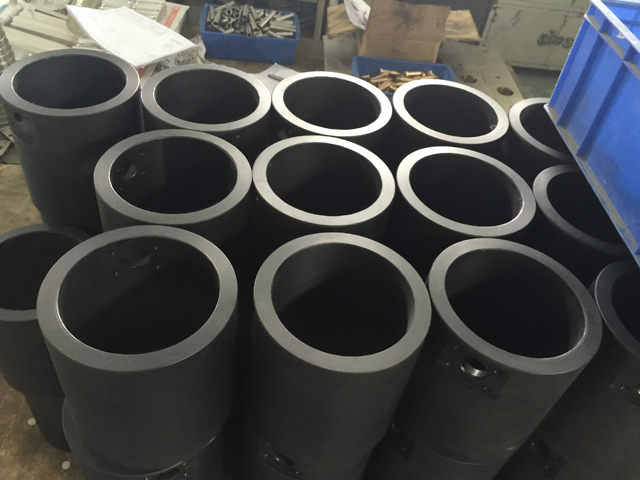

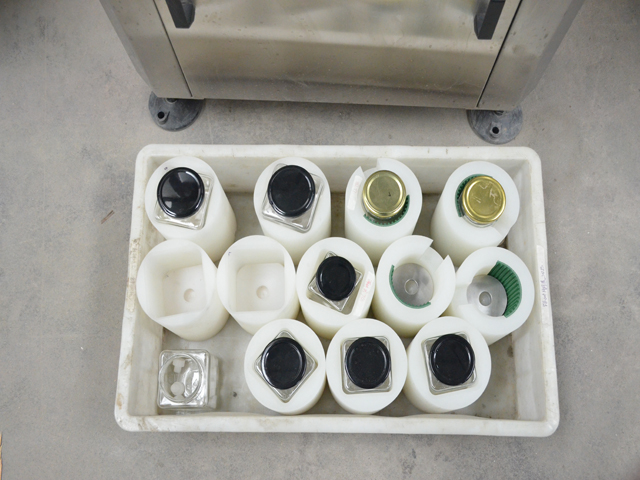

कैपिंग हेड के अंदर लाल रबर आसानी से घिसने वाला हिस्सा है, इसे अक्सर जांचने और बदलने की ज़रूरत होती है। कैपिंग करते समय, कैपिंग हेड को कैप्स से कसकर लगाना चाहिए, आप अलग-अलग ऊँचाई प्राप्त करने के लिए डाउन मोल्ड के अंदर कुछ डाल सकते हैं। लेकिन ऊँचाई बहुत ज़्यादा नहीं होनी चाहिए, या अगर यह बहुत ज़्यादा है, तो आप वैक्यूम फ़ंक्शन प्राप्त नहीं कर सकते हैं, लेकिन अगर यह पर्याप्त ऊँचाई नहीं है, तो इसे कैप नहीं किया जा सकता है। आमतौर पर कैप्स और डाउन मोल्ड के शीर्ष के लिए दूरी 16 मिमी-19 मिमी होती है।

बोतल क्लिक डिवाइस

चित्र 7

बोतल क्लिक डिवाइस का कार्य कैपिंग करते समय बोतल को स्थिर करना है, जब रोटरी प्लेट को स्थिति में लाना होता है, तो बोतल क्लिक सिलेंडर बोतल को स्थिर करने के लिए चलता है, जिससे अच्छी कैपिंग सुनिश्चित होती है।

मुख्य तकनीकी पैरामीटर:

आयाम: 600(लंबाई)×600(चौड़ाई)×1350(ऊंचाई)

वजन: लगभग 110 ㎏

बिजली की आपूर्ति: AC220V 50～60Hz

पावर: ≦150W(वैक्यूम पंप के बिना)

वायु दाब: 0.5～0.8 एमपीए

वायु खपत: ≤0.2m3/मिनट

गति: लगभग 25 बोतलें/मिनट

कैपिंग व्यास: अनुकूलित

बोतल का आकार: अनुकूलित

इंस्टालेशन

1. मशीन स्वच्छ और सुरक्षित स्थान पर होनी चाहिए;

2. सुनिश्चित करें कि आपातकालीन स्टॉप उपलब्ध है (चित्र 5);

3. जांच के लिए बिजली की आपूर्ति;

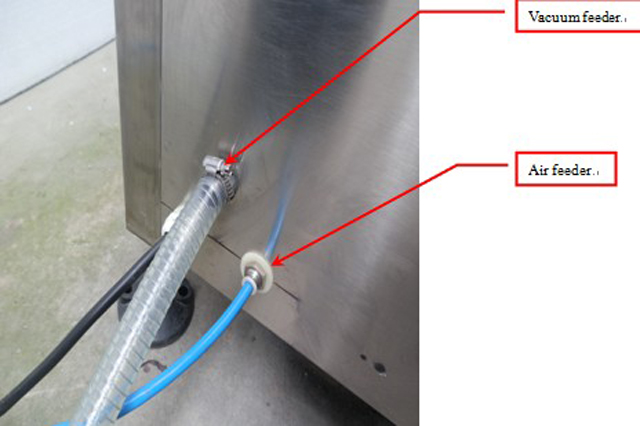

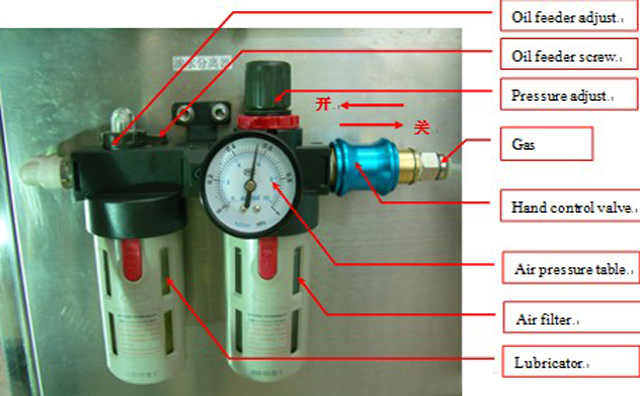

4. मशीन को गैस पाइपलाइन से तेल और पानी विभाजक से कनेक्ट करें, हवा के दबाव को 0.6Mpa तक समायोजित करें;

5. वैक्यूम टैंक को मशीन से जोड़ें। सुनिश्चित करें कि गैस लीक न हो।

चित्र 8

नियंत्रण कक्ष संचालन

चित्र

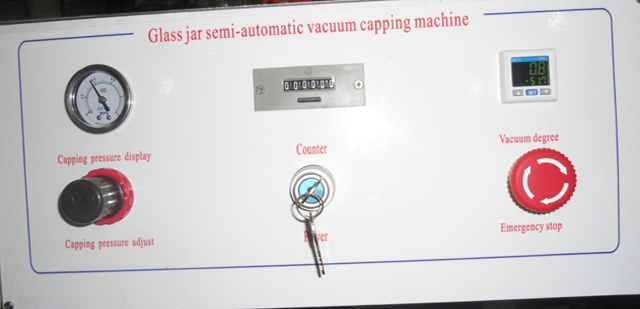

नियंत्रण पैनल में कैपिंग प्रेशर टेबल, कैपिंग प्रेशर समायोजन, काउंटर, पावर स्विच, वैक्यूम समायोजन और आपातकालीन स्टॉप शामिल हैं।

1. कैपिंग दबाव समायोजन का उपयोग कैपिंग टॉर्क को समायोजित करने के लिए किया जा सकता है, जब यह दक्षिणावर्त होता है, तो दबाव बढ़ जाता है, कैपिंग टॉर्क मजबूत होता है, जब यह वामावर्त होता है, तो दबाव कम हो जाता है, कैपिंग टॉर्क छोटा होता है;

2. आपातकालीन स्टॉप, जब कुछ आपातकालीन होता है, आपातकालीन स्टॉप स्विच दबाएं, फिर मशीन सुरक्षित स्थिति में होगी;

3. काउंटर यह गिनने के लिए है कि आपने कितने गिलास बनाए हैं, यदि आप रीसेट बटन डालते हैं, तो काउंटर शून्य के रूप में गिना जाएगा;

4. यदि वैक्यूम डिग्री को समायोजित करने की आवश्यकता है, तो वैक्यूम समायोजित तालिका में "एम" दबाएं, और यह "St1" प्रदर्शित करेगा, समायोजित करने के लिए "︽" "︾" दबाएं।
