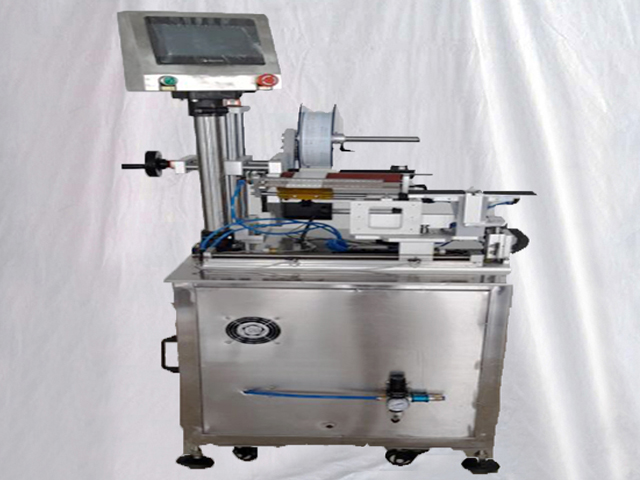

अर्ध स्वचालित पावर कॉर्ड केबल वायर स्टिकर फ्लैग लेबलर मशीन

• मॉडल: VK-T807
• लेबलिंग परिशुद्धता: ±1मिमी (उत्पाद लेबल विचलन को छोड़कर)
• लेबलिंग गति: 20 ~ 40 पीसी / मिनट (यह उत्पाद के आकार तक है)
• लागू उत्पाद आकार: 20≤लंबाई≤300मिमी, 20≤चौड़ाई≤200मिमी
• लागू लेबल आकार: 20≤लंबाई≤150मिमी, 20≤चौड़ाई≤150मिमी
• मशीन का आकार: 970*790*1440मिमी
• वायु दाब: 0.6Mpa
• पावर: 220V, 50/60HZ/140W
• वजन: 99 किलोग्राम

वीडियो देखें

मैनुअल दौर सतह तार लेबलिंग मशीन अर्द्ध स्वचालित लेबलिंग चिपकने वाला लेबल या तार पानी पाइप, पेचकश आदि पर चिपकने वाली फिल्म को प्राप्त करने।

मशीन कैसे काम करती है:

लेबलिंग मशीन कोर के रूप में पीएलसी पर आधारित है, सिग्नल प्राप्त करती है और सभी प्रणालियों के काम को नियंत्रित करती है। पेडल स्विच को स्टेप करते समय, सिग्नल पीएलसी को भेजा जाएगा और प्रोग्राम के एक सेट के अनुसार संसाधित किया जाएगा।

फिर स्टेपर मोटर नियंत्रण प्रणाली पर शुरू करके लेबल को अलग करने और लेबल खिलाने की प्रक्रिया को पूरा करें। उसी समय, लेबल स्थिति सेंसर (जिसे इलेक्ट्रिक आई के रूप में भी जाना जाता है) हमेशा लेबल से गुजरने वाली दूरी पर ध्यान देगा।

जब कोई लेबल गुजरता है, तो सेंसर तुरंत PLC को सिग्नल भेज देगा। फिर PLC, प्रोग्राम के एक सेट के अनुसार, लेबलिंग सिस्टम को रोकने और शुरू करने के लिए स्टेपर मोटर कंट्रोल सिस्टम को सिग्नल भेजता है ताकि लेबलिंग की प्रक्रिया पूरी हो सके।

काम के सिद्धांत

प्रसारण प्रणाली:

स्टेपर मोटर ट्रैक्शन तंत्र और सामग्री प्राप्ति तंत्र को चलाने वाले सिंक्रोनस बेल्ट के माध्यम से लेबलों को हटाने के लिए शक्ति प्रदान करता है, ताकि लेबलों को हटाया जा सके और ग्लासिन बैकिंग शीट को पुनः चक्रित किया जा सके।

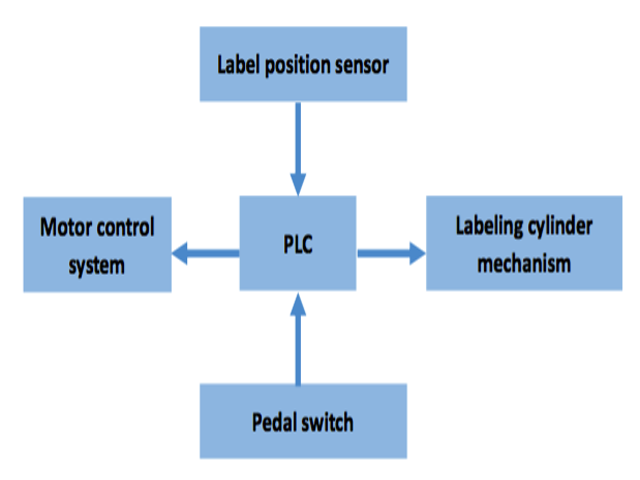

नियंत्रण प्रणाली:

यह मशीन बिजली और गैस का उपयोग करके नियंत्रित की जाती है। लेबल हटाने, लेबल लगाने और गिनती करने की सभी प्रक्रियाओं को प्राप्त करने के लिए इलेक्ट्रिक आई (सिक सेंसर) और पेडल स्विच से सिग्नल को प्रोसेसिंग के लिए पीएलसी में स्थानांतरित किया जाएगा।

वायर लेबलिंग मशीन का अनुप्रयोग:

उत्पाद लागू: लंबे गोल उत्पाद जिनकी सतह पर कागज लेबल या फिल्म लेबल लगा होना चाहिए;

लागू उद्योग: बिजली, चिकित्सा, प्लास्टिक, उद्योग आदि में व्यापक रूप से उपयोग किया जाता है।

तार लेबलिंग मशीन की तकनीकी विशेषताएं:

छोटी संरचना कम जगह घेरती है और इसे ले जाना और लादना आसान होता है।

अच्छी लेबलिंग परिशुद्धता और स्थिरता; साफ, कोई शिकन नहीं, कोई बुलबुला नहीं।

इसका उपयोग और समायोजन आसान है। नए कर्मचारी सरल प्रशिक्षण के बाद इसे आसानी से उपयोग या समायोजित कर सकते हैं।

स्थिर संचालन.

तकनीकी डेटा:

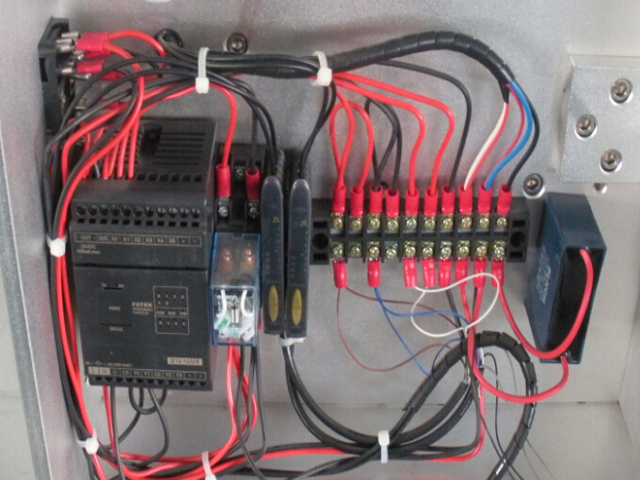

विन्यास:

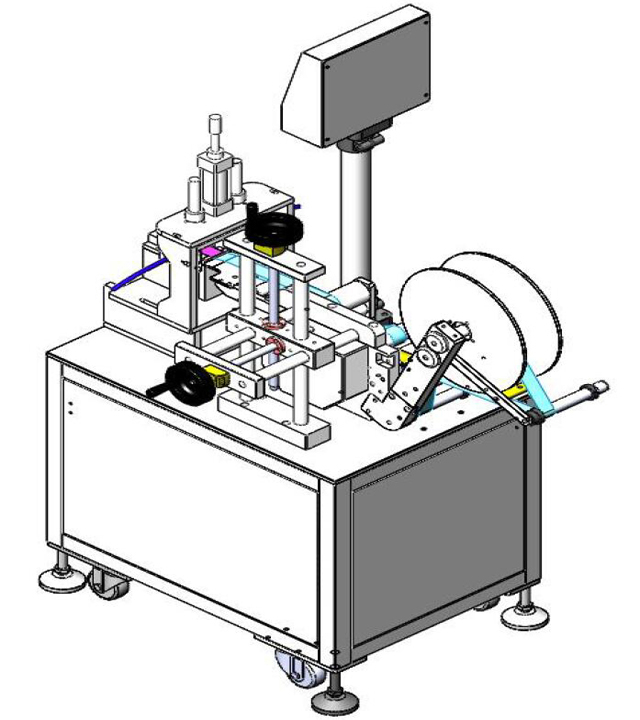

अन्य ड्राइंग

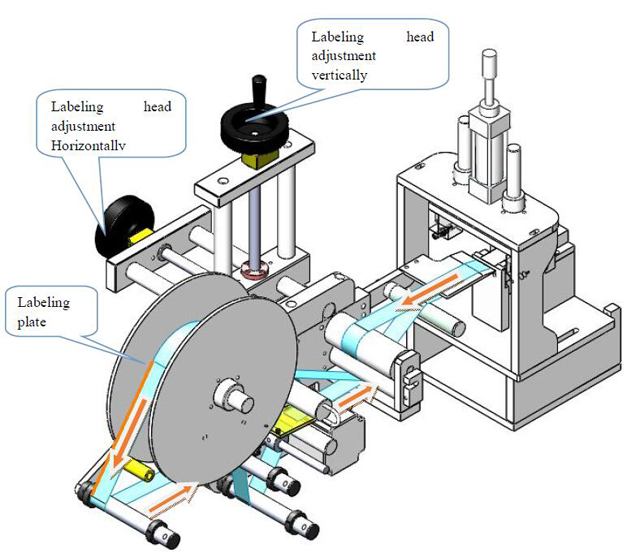

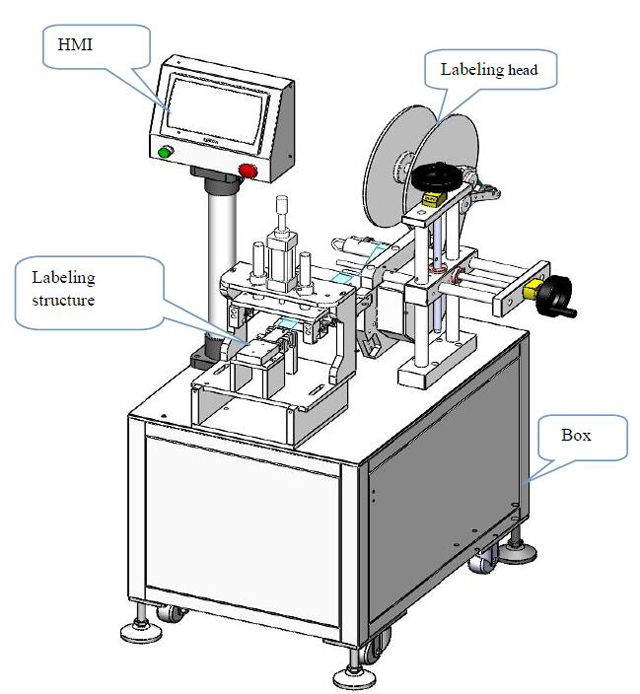

लेबलिंग हेड

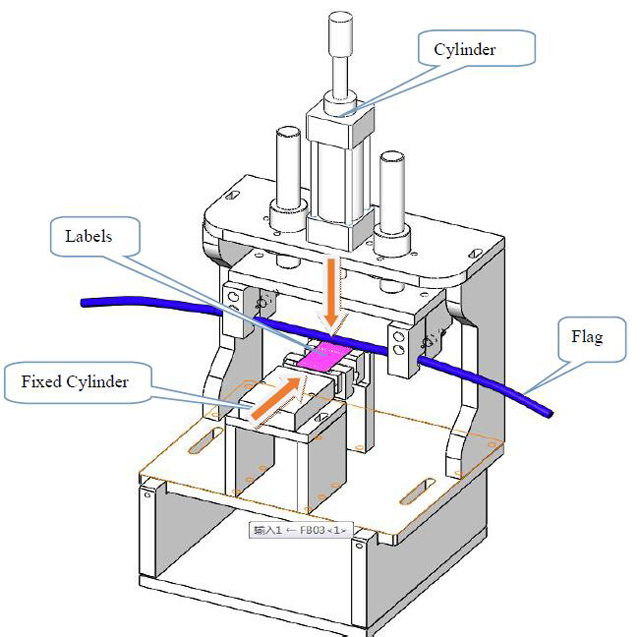

लेबलिंग संरचना

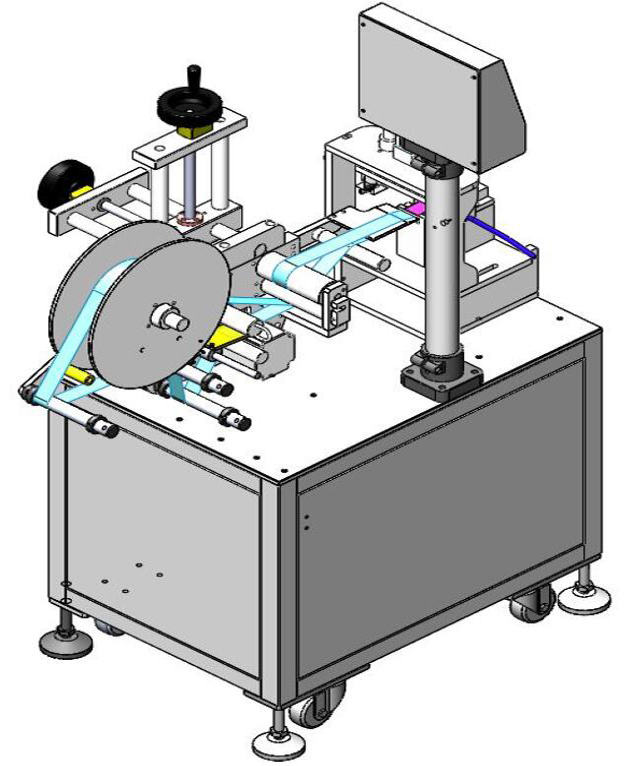

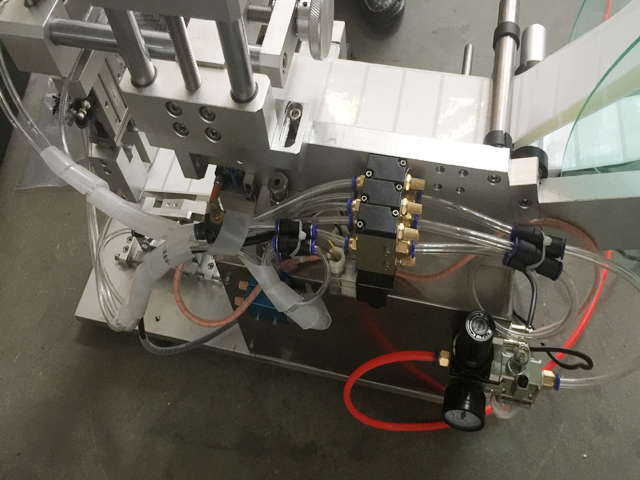

लेबलिंग वायर मशीन का पिछला दृश्य

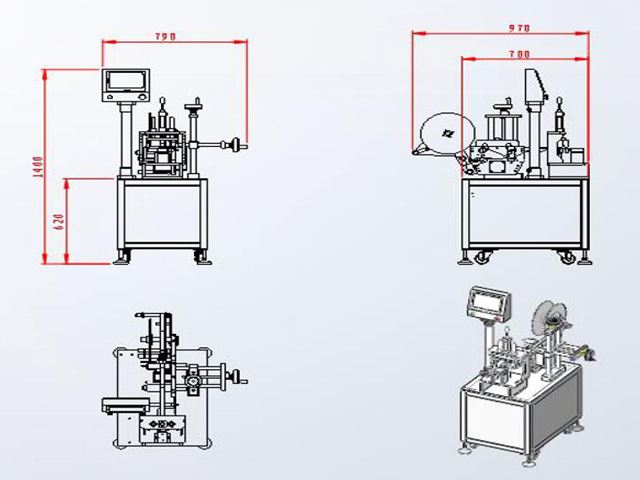

तार लेबलिंग मशीन अर्ध स्वचालित का आकार ड्राइंग:

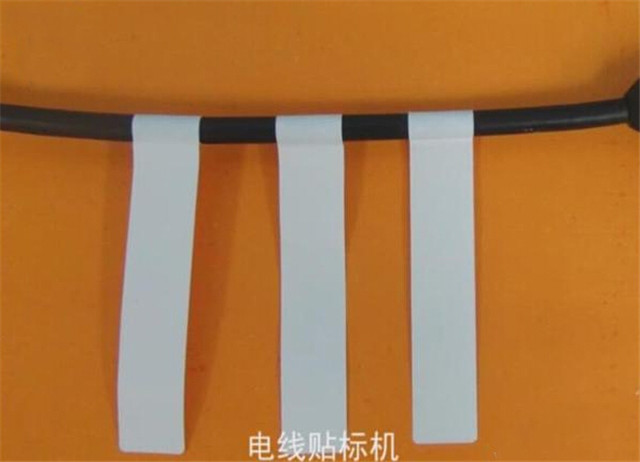

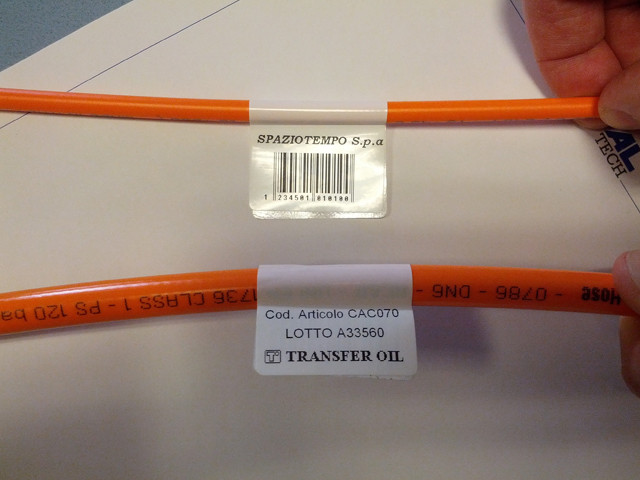

लेबलिंग नमूने:
